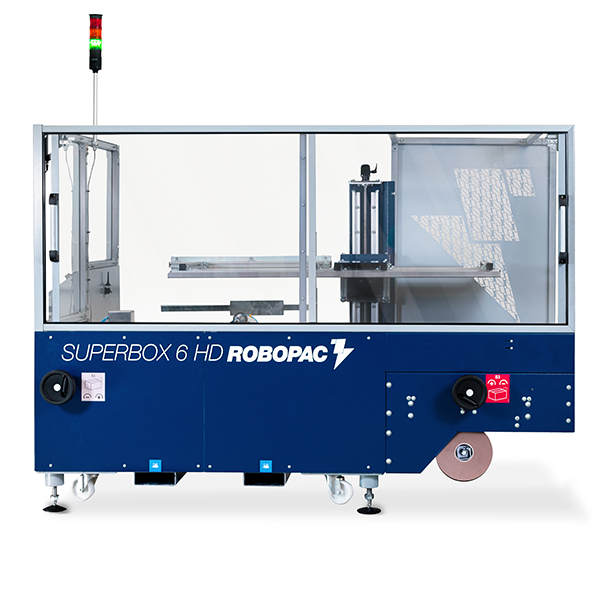

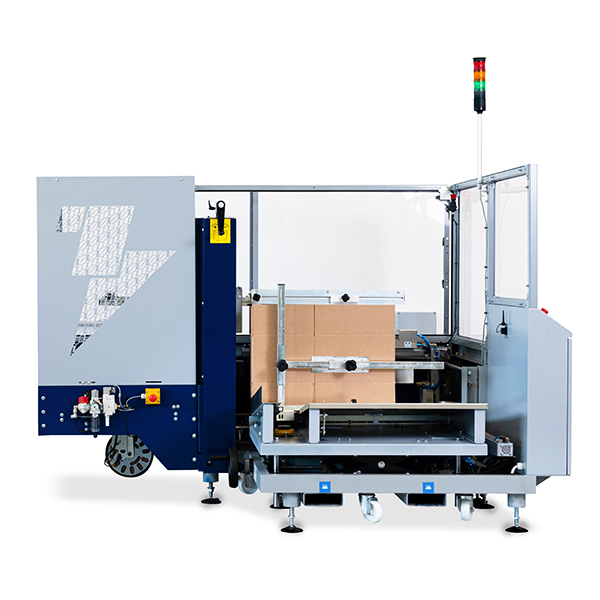

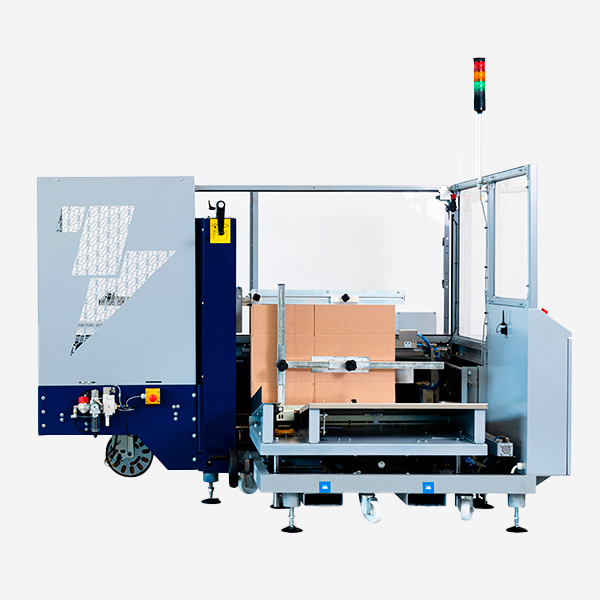

Formadora automática de cajas Superbox 6 HD

Categoría:

Formadora automática de cajas de cartón con excelentes características de productividad y duración. Superbox 6 HD es un formador que extrae, abre, plega, forma y sella con cinta adhesiva la parte inferior de la caja.

Superbox es, de hecho, una formadora automática que extrae, abre, pliega, moldea y sella con cinta adhesiva la parte inferior de la caja. La gran versatilidad se debe también a la posibilidad de utilizar bobinas adhesivas que pueden conseguirse fácilmente en el mercado.

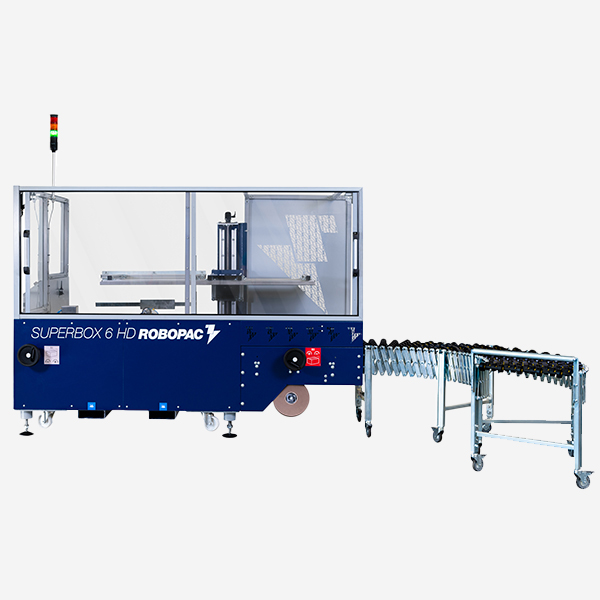

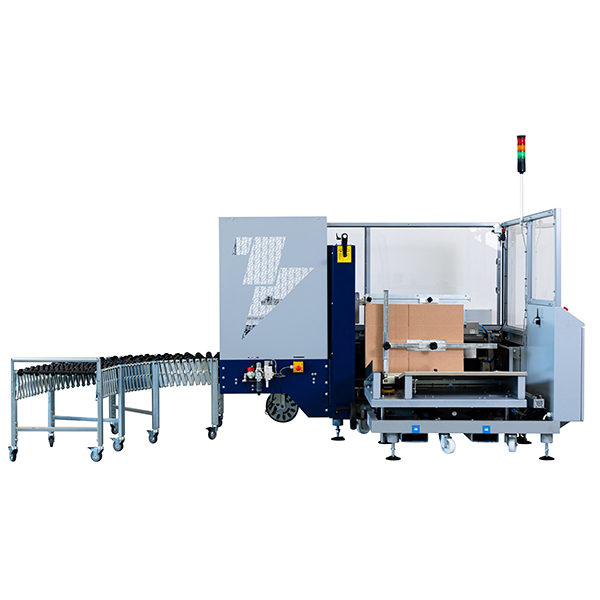

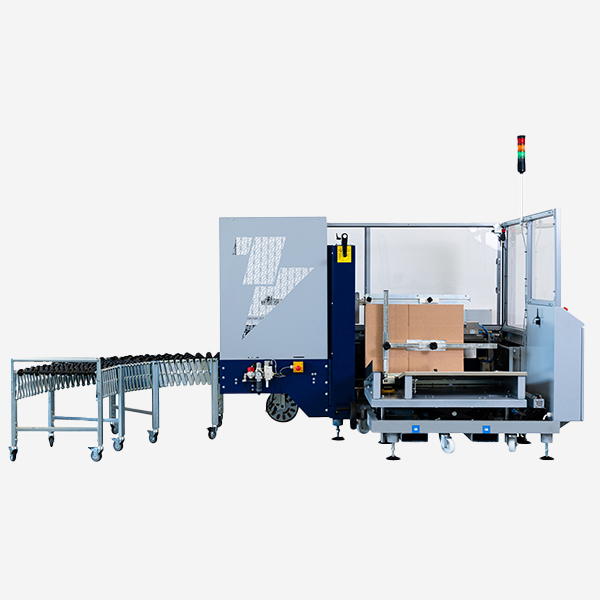

La máquina consiste en un depósito de cartones, una zona donde se abren los cartones y un transportador de rodillos de salida en el que se aplica la cinta en la base de las cajas. La regulación del cambio de formato se realiza cómodamente
mediante 5 manivelas, y sucesivamente se efectúa el ajuste de los puntos de referencia del depósito de cartones y de la posición de las ventosas.


Material de formado: cajas-cartones
Capacidad Productiva: 720 piezas / hora en función del formato.

La máquina está principalmente compuesta por:

  • Estructura de carpintería metálica cuidadosamente tratada.
  • Depósito cajas-cartones 50/60 cajas.

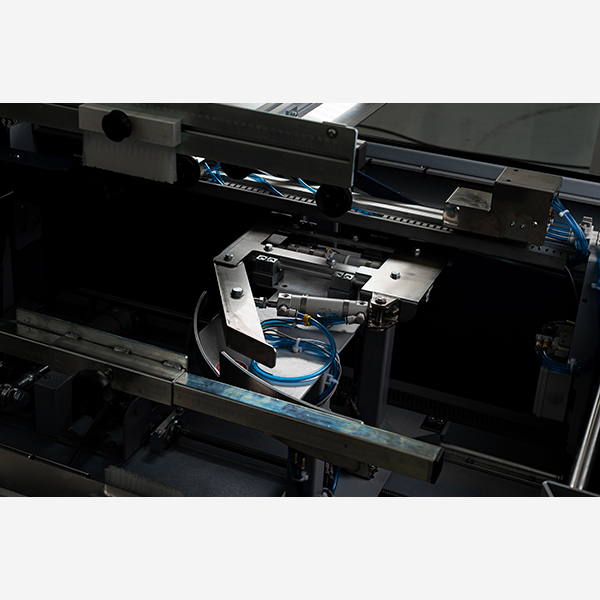

  • Unidad de extracción y apertura del cartón, con sistema patentado.
  • Unidad de remolque cartones.
  • Obertura cajas y cierre solapas mediante accionamiento neumático.
  • Unidad de cierre automático del bajo del cartón con cinta adhesiva.
  • Protecciones anti-accidentes posibilidad de abrir según normas de seguridad.
  • Cambio de formato mediante mando de manivela y topes milimétricos.
  • Manivelas con palanca escamoteable.
  • Grupo de arrastre con cintas de transporte laterales (H = 60 mm) con velocidad fija.
  • Parada automática cuando el almacén de cartones está vacío.
  • PLC: Schneider.
  • Selección de tipo ciclo: ciclo continuo o lotes Ciclo único “Paso” Rotura manual notas Cinta permiten restablecer lote (habilitado sólo si hay ciclo de lotes activos) Selección de salto de servicio (fases) de 20 recetas.
  • Tensión de alimentación 400 V. 3 Ph – 50 HZ +T (otras sobre pedido).
  • Potencia total instalada: 1 Kw.
  • Instalación neumática: 6 + 1 bar.
  • Consumo aire 350 Nl/1′.
  • ¡Atención! Para la puesta a punto y la prueba final es indispensable disponer siempre de un lote de cajas con todas las medidas utilizadas por el cliente.
  • El equipo eléctrico tiene los requerimientos de seguridad solicitados por las normas Europeas CEI EN 60204-1 (clasificación CEI: 44-5). El armario eléctrico está equipado de la siguiente manera: dispositivo de seccionamiento de la alimentación, protección del equipo, circuito potencial de protección, circuito de potencia, circuitos y funciones de comando, equipo de control y comandos, bloqueo de emergencia, protecciones y dispositivos de arranque (puesta en marcha), documentación eléctrica.
  • La máquina cumple con las directivas CE 89/392 CEE – 91/368/CEE – 93/44/CEE – 93/68/CEE – 89/336/CEE – 72/23/CEE.
  • Energía 220 V monofase 50Hz.

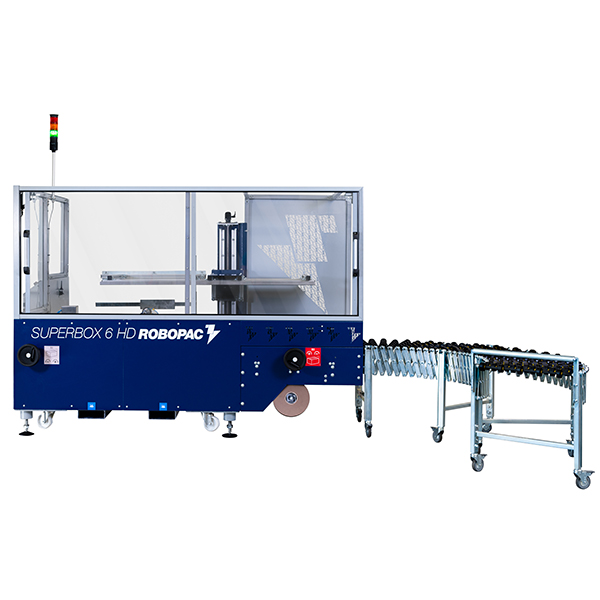

Máquina formadora de cajas que se puede integrar en líneas de formado llenado y precintado totalmente automáticas.


RCONNECT

Innovación y conexión al servicio al cliente.

Saber más

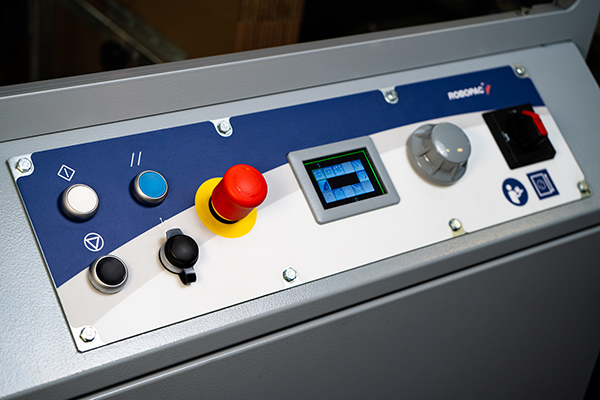

PANEL DE CONTROL

Nueva Interfaz con selector parámetros de JOG y pantalla 3,5 pulgadas en color.

Selección de tipo ciclo: ciclo continuo o lotes.
Ciclo único “Paso”.
Rotura manual notas.
Cinta permiten restablecer lote (habilitado sólo si hay ciclo de lotes activos).
Selección de salto de servicio (fases) de 20 recetas.

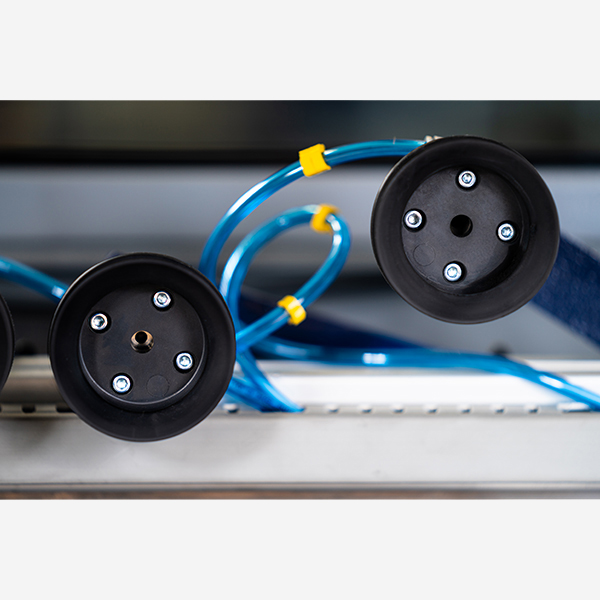

GRUPO VENTOSAS

La regulación del cambio de formato se realiza de forma cómoda mediante 5 volantes, para después ajustar los encajes del almacén de cartones y la posición de las ventosas.

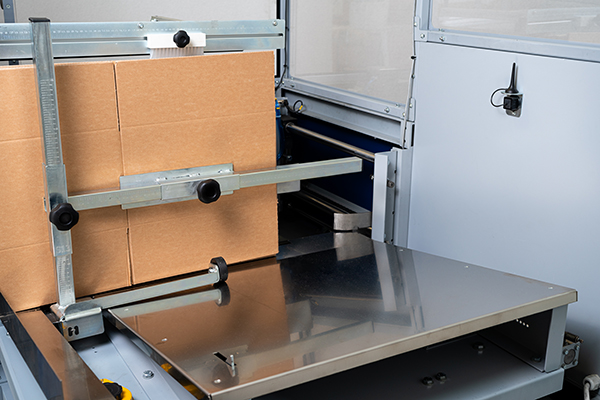

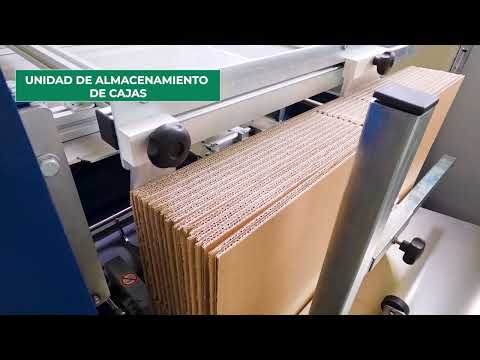

ALMACÉN DE CARTONES

La máquina está constituida por un almacén para los cartones, una zona donde los cartones se abren y un transportador de rodillos de salida donde se precintan las cajas en la base.

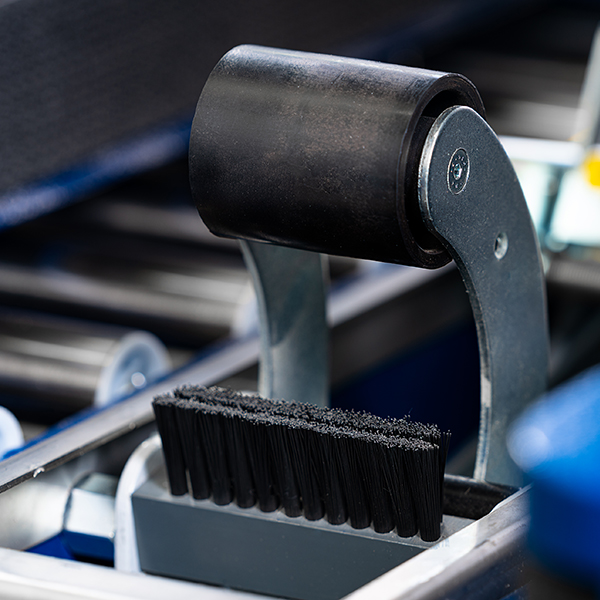

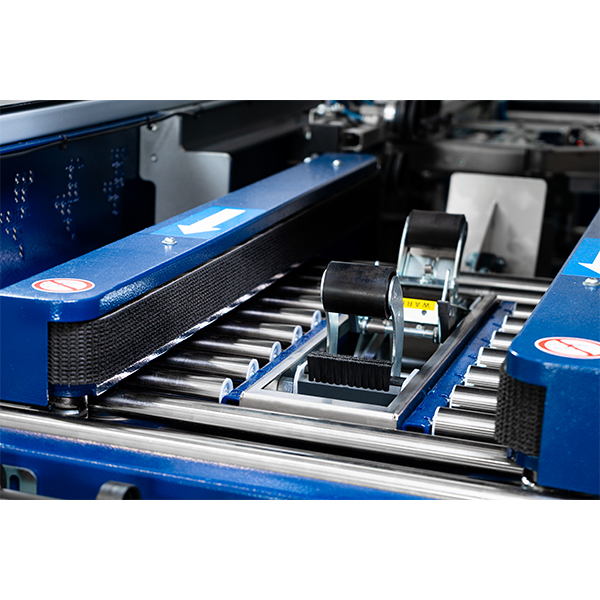

GRUPO PRECINTADO INFERIOR

Precintado inferior de cajas con Tapecontrol alarma visual y sonora para la detección de la rotura de precinto.


Dimensiones máquina

Características técnicas

MáquinaSuperbox 6 HD
Capacidad almacén50-60 std. 100-120 opt.
Altura cintas guías laterales motorizadas50 mm
Velocidad arrastre cajas22 m/min
Ancho cinta adhesiva50 - 75 mm
Cabezal encintador inferioropt
Dimensiones mínimas cajas (LxWxH)200x170x100 mm
Dimensiones máximas cajas (LxWxH)600x410x500 mm
Tensión alimentación400 V 3 Ph + N + PE V
Frecuencia de alimentación50 Hz
Potencia instalada0,6 (0,8 con almacén de cartones) kw
Consumo aire comprimido350 Nl/min
Presión de trabajo 5 bar
