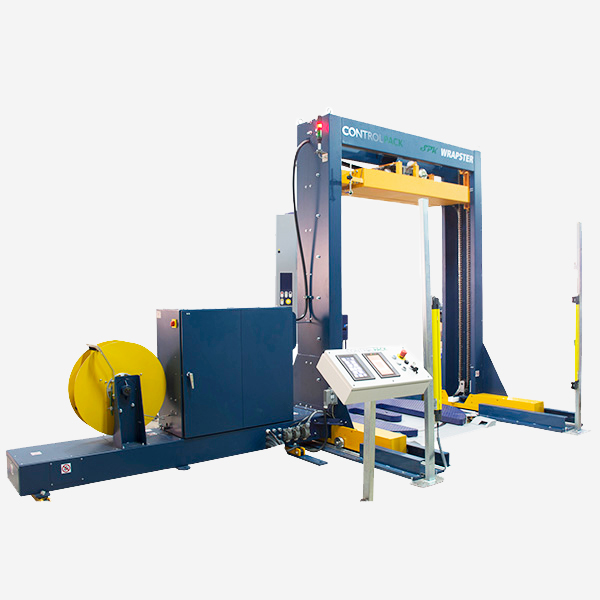

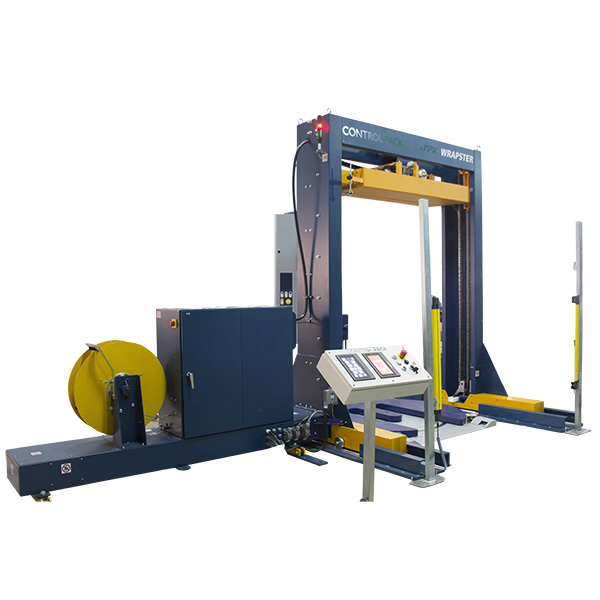

Wrapster, sistema automático de flejado y envoltura vertical de palets

Descripción

Wrapster

El sistema automático Wrapster es la solución innovadora y flexible para el flejado y la envoltura de palets de forma completamente automática. El operador coloca el palet sobre la mesa rotativa, selecciona el programa deseado desde los mandos externos y, al finalizar el ciclo automático, simplemente retira el palet.

Funcionamiento del Sistema Wrapster

Wrapster permite al operario seleccionar entre tres modos de trabajo:

1. Flejado + envoltura doble

2. Flejado + envoltura cuádruple

3. Solo envoltura

Además, el operario dispone de 12 programas de enfardado memorizables, para adaptar el ciclo a diferentes tipos de palets y configuraciones de carga.

Proceso Operativo

1. El palet se introduce en la celda de trabajo mediante transpaleta.

2. El operador sale de la celda y acciona el botón de rearme.

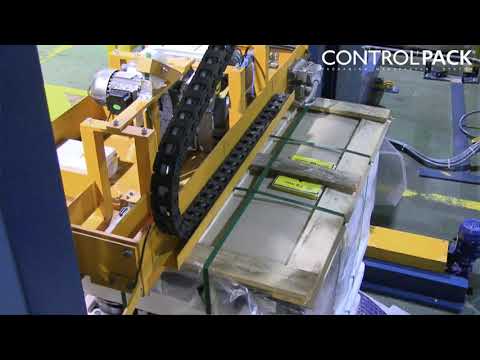

3. La máquina ejecuta el flejado, aprovechando la rotación de la plataforma.

4. A continuación, realiza el ciclo de envoltura, aplicando corte y presión del cepillo al final del ciclo para que el film estirable se adhiera correctamente por su propia naturaleza adhesiva.

Seguridad y Tecnología

• Wrapster se ubica dentro de una celda protegida con barreras físicas de policarbonato y barreras de seguridad inmateriales PL=C.

• Debido a la tipología e irregularidad de los productos, se desaconseja la opción CW (con soldador).

• Se utiliza un sistema de cepillo CS, que facilita la adherencia del film sin necesidad de fuentes de ignición, garantizando un proceso seguro y eficiente.

WRAPSTER ESTÁ COMPUESTO POR

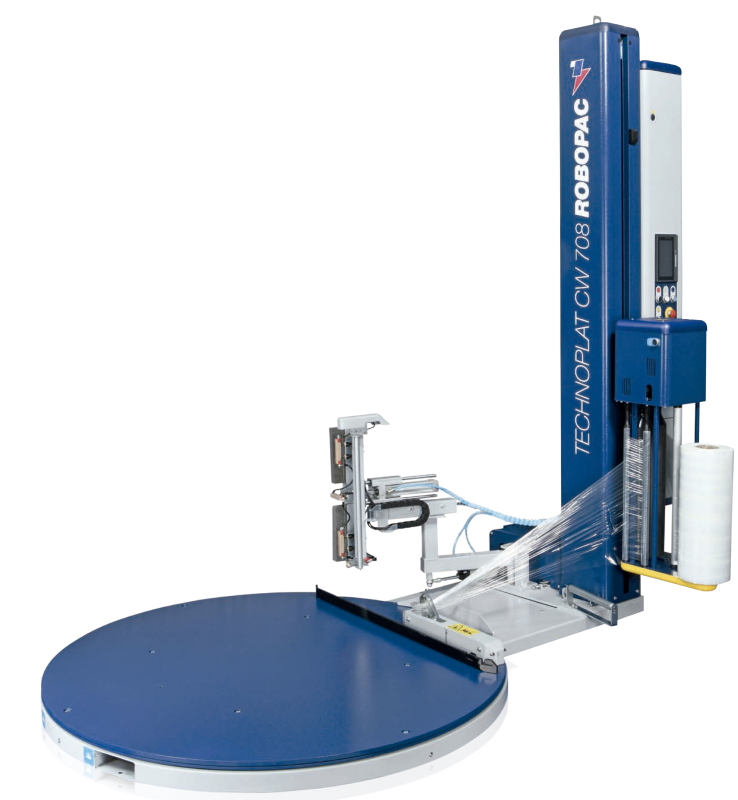

1. ENVOLVEDORA AUTOMÁTICA CON MESA GIRATORIA

El innovador Grupo Pinza & Corte Film, se caracteriza por el dispositivo para la reducción de la banda de film, asegurando el enganche y el corte del film bajo cualquier condición operativa. El respeto de la normativa vigente en materia de seguridad está garantizado por la presencia de un pulsador suplementario de emergencia colocado en el brazo móvil y por un sistema de corte film con cuchilla retráctil. La posibilidad de posicionar el palet con TRANSPALETA gracias a la entrada de horquillas, es un indicador de la elevada flexibilidad operativa de la máquina Technoplat CS TP.

CARACTERISTICAS TÉCNICAS

• Diámetro plataforma 1.650 mm con ruedas dobles de apoyo en Nylon.
• Dimensión máxima palet 1.200 x 1.100mm – Altura máxima carga 2.200 mm
• Peso máximo carga a paletizar 1.800 Kg
• Velocidad de rotación 4-12 rpm regulable controlada por variador con rampa de aceleración y desaceleración.
• Arranque progresivo. Inicio rotación plato gradual. Velocidad subida y bajada regulable de 1,5 – 5,5 m/min.
• Fotocélula para detección automática altura con opción de retraso fotocélula
• Fotocélula detección presencia de carretilla.
• Parada en fase (Parada en la misma posición de inicio).
• Ciclo envolvimiento refuerzo a altura determinada. Ciclo cubrepalet anti polvo.
• Cuadro mandos con pantalla táctil de 7 pulgadas. Diseño exclusivo Robopac.
• Opción bloqueo pantalla con password.
• Programación separada de giros en la base y en la parte superior de la carga.
• Selector ciclo, solo subida o subida y bajada.
• 12 programas memorizables.
• Tiempo de soldadura regulable.
• Datos de producción: ciclos totales, parciales, unidades …

SISTEMA DE PREESTIRAJE ELECTRÓNICO PVS EXCLUSIVO ROBOPAC:

Carro con rodillos motorizados mediante 2 motores independientes con porcentaje de pre-estiraje regulable desde cuadro desde 150% hasta 400%. Fuerza de sujeción sobre la carga controlada desde cuadro con dispositivo electrónico patentado. Dotado del sistema patentado QLS, para el enhebrado rápido del film.

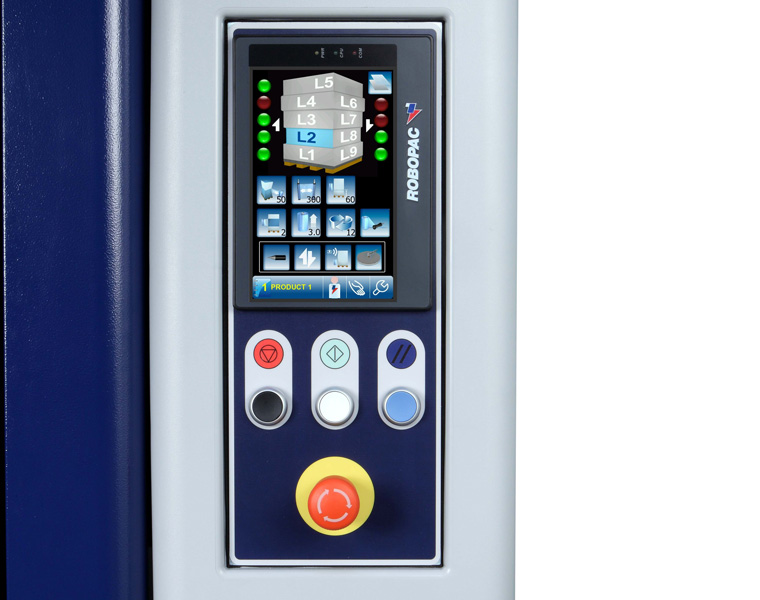

NUEVA TECNOLOGÍA MLC CON TOUCH SCREEN:

MULTI LEVEL CONTROL permite la partición del palet a enfardar en 9 niveles pudiendo aplicar una configuración adecuada a cada nivel. Las regulaciones posibles son:

• Tensión del film
• Preestiro.
• Vueltas de refuerzo.
• Velocidad plato.
• Velocidad subida bobina.
• En caso de disponer de cardón si desea activarlo.

VENTAJAS QUE NOS APORTA MLC:

• Enfardado de cargas inestables o ligeras.
• Enfardado de cargas débiles sin deformarlas.
• Posibilidad de reforzar palets remontados en el punto de unión.
• Personalización de enfardado de cada palet consiguiendo ganar en productividad.
• Optimización consumo del film, para cada palet los gramos que sean necesarios.

CARACTERÍSTICAS ELÉCTRICAS

• Protección implantación eléctrica IP 54 – Protección motores eléctricos IP 54.
• Alimentación estándar 230 V. – Tr+Neutro – 50Hz
• Alimentación neumática: Presión necesaria 6 bares.

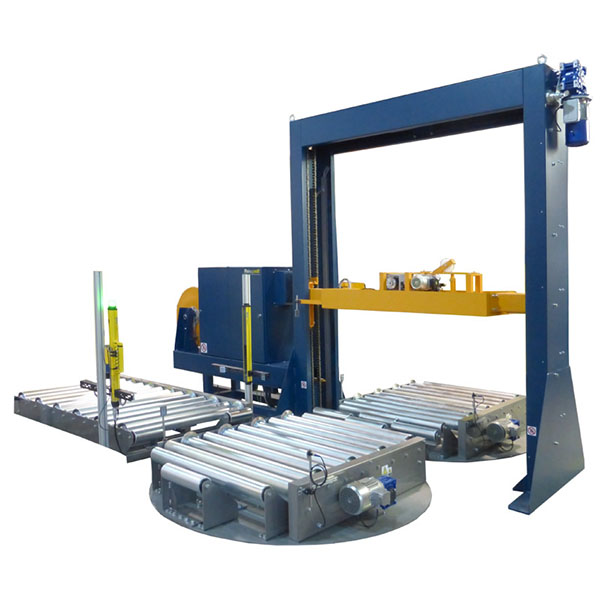

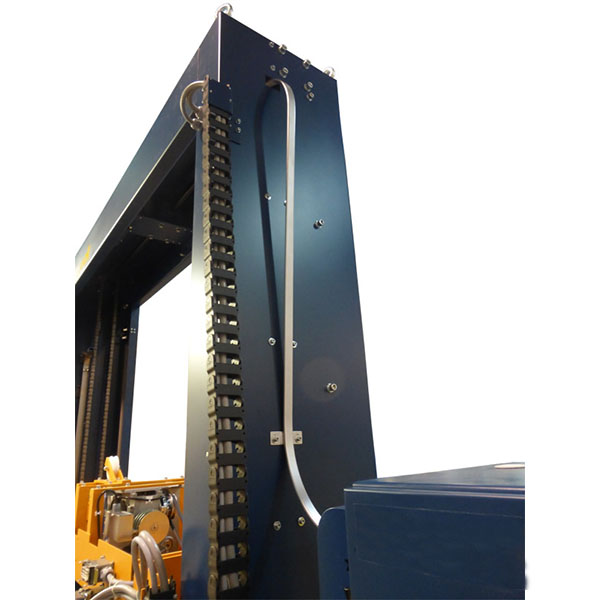

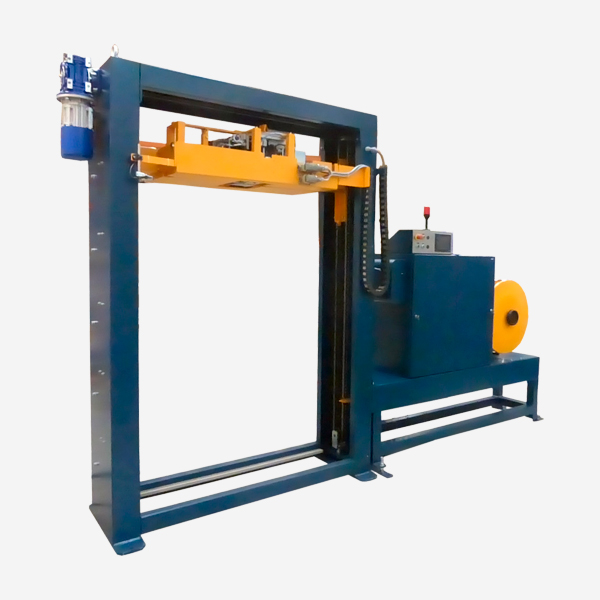

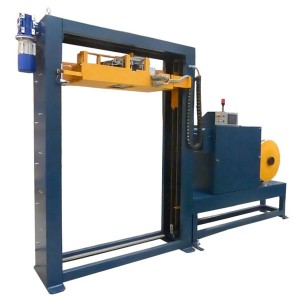

2. FLEJADORA AUTOMÁTICA 2200

• Fabricación y tecnología propias utilizando componentes europeos de 1ª calidad.
• Cabezal de aluminio, rodillos de tensión templados para una mayor duración de la máquina.
• Tensión ajustable mediante sistema de pinza, permite conseguir gran tensión.
• Control electrónico de toda la operación de tensión, soldadura, corte y lanzamiento del fleje.
• Selector incorporado para flejar con polipropileno y poliéster.
• Equipada con temporizador para el enfriamiento de la soldadura para mejorar la calidad del sellado.
• Preparada para integrar en líneas completamente automáticas.
• Normas de seguridad. Marca CE.

Opciones:

• Disponible en multitud de medidas diferentes de arco, desde 1000 mm., hasta 3000 mm. Tanto en anchura como en altura.
• Lanza telescópica para flejar los palets pasando el fleje por el interior de las maderas.

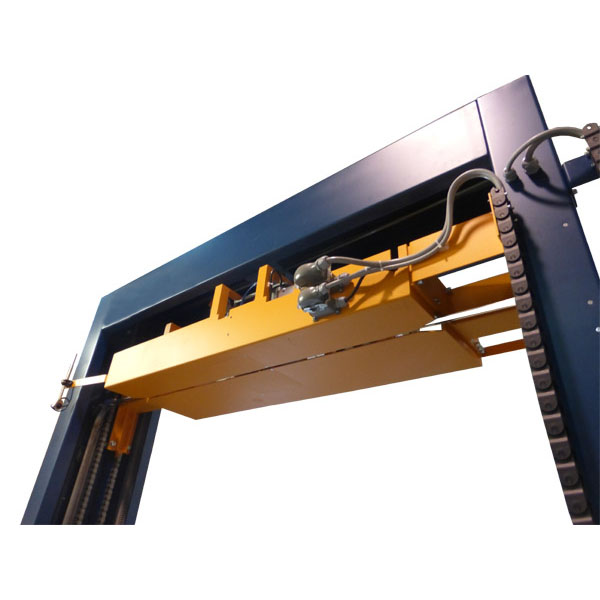

CABEZAL DE FLEJADO DE ALTA CALIDAD

Los cabezales de flejado de la serie 2200 son cabezales de producción nacional con los componentes de más calidad.

• Optima estabilización de la carga
• Óptimo control de tensión

El control de la fuerza de depósito sobre la carga es asegurado por:

• Sistema de compensación con elevada eficiencia
