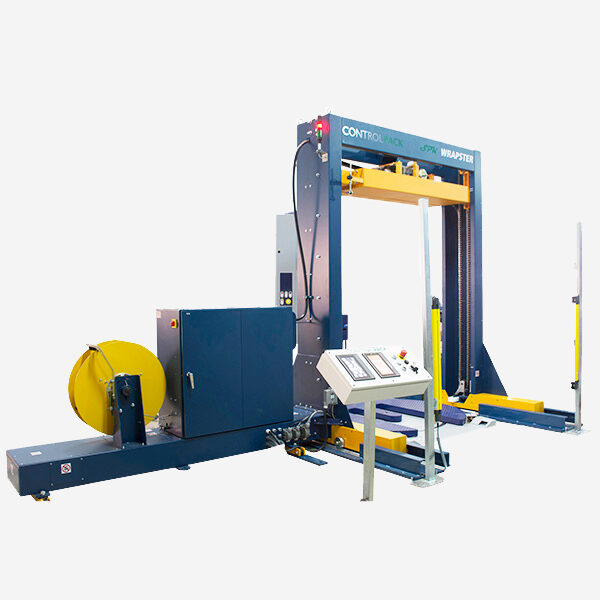

Wrapster, sistema automático de flejado y envoltura vertical de palets

Categoría:

Wrapster representa la solución innovadora y flexible para realizar la envoltura y flejado del palet en modo completamente automático. El operador posiciona el palet sobre la mesa rotativa, pone en marcha el ciclo desde los mandos externos y, una vez completado el ciclo de envoltura en modo automático, el operario se encarga de sacar el palet.

TECHNOPLAT 708 CS TRANSPALLET & FLEJADORA CABEZAL SUPERIOR 2200

DESCRIPCIÓN FUNCIONAMIENTO SISTEMA WRAPSTER

El operario podrá seleccionar entre 3 modos de trabajo:

  • Solo envoltura
  • Envoltura + flejado doble
  • Envoltura + flejado cuádruple.

Además de estos ciclos el operario tendrá 12 programas de enfardado memorizables a su disposición para configurar el enfardado de cada tipología de palet.

Wrapster se ubica dentro de una celda protegida con barreras físicas de policarbonato y barreras de seguridad inmateriales PL=C.

El operario introduce con la transpaleta el palet. Cuando el operario sale de la celda activa el botón de rearme y activa el ciclo según el programa que haya elegido. La máquina hace el flejado aprovechando la rotación de la plataforma y a posteriori hace el ciclo de envoltura con corte y presión del cepillo en el final de ciclo para ayudar al film estirable a engancharse por su propio adhesivo.

Por la tipología de producto y por lo irregular del mismo, desaconsejamos la opción CW (con soldador). Proponemos sistema de cepillo CS que lo que hace es ayudar al film a engancharse por su propia naturaleza adhesiva sin necesidad de ninguna fuente de ignición.


WRAPSTER ESTÁ COMPUESTO POR

1. ENVOLVEDORA AUTOMÁTICA CON MESA GIRATORIATECHNOPLAT 708 CW

El innovador Grupo Pinza & Corte Film, se caracteriza por el dispositivo para la reducción de la banda de film, asegurando el enganche y el corte del film bajo cualquier condición operativa. El respeto de la normativa vigente en materia de seguridad está garantizado por la presencia de un pulsador suplementario de emergencia colocado en el brazo móvil y por un sistema de corte film con cuchilla retráctil. La posibilidad de posicionar el palet con TRANSPALETA gracias a la entrada de horquillas, es un indicador de la elevada flexibilidad operativa de la máquina Technoplat CS TP.

CARACTERISTICAS TÉCNICAS

  • Diámetro plataforma 1.650 mm con ruedas dobles de apoyo en Nylon.
  • Dimensión máxima palet 1.200 x 1.100mm – Altura máxima carga 2.200 mm
  • Peso máximo carga a paletizar 1.800 Kg
  • Velocidad de rotación 4-12 rpm regulable controlada por variador con rampa de aceleración y desaceleración.
  • Arranque progresivo. Inicio rotación plato gradual. Velocidad subida y bajada regulable de 1,5 – 5,5 m/min.
  • Fotocélula para detección automática altura con opción de retraso fotocélula
  • Fotocélula detección presencia de carretilla.
  • Parada en fase (Parada en la misma posición de inicio).
  • Ciclo envolvimiento refuerzo a altura determinada. Ciclo cubrepalet anti polvo.
  • Cuadro mandos con pantalla táctil de 7 pulgadas. Diseño exclusivo Robopac.
  • Opción bloqueo pantalla con password.
  • Programación separada de giros en la base y en la parte superior de la carga.
  • Selector ciclo, solo subida o subida y bajada.
  • 12 programas memorizables.
  • Tiempo de soldadura regulable.
  • Datos de producción: ciclos totales, parciales, unidades …

SISTEMA DE PREESTIRAJE ELECTRÓNICO PVS EXCLUSIVO ROBOPAC:

Carro con rodillos motorizados mediante 2 motores independientes con porcentaje de pre-estiraje regulable desde cuadro desde 150% hasta 400%. Fuerza de sujeción sobre la carga controlada desde cuadro con dispositivo electrónico patentado. Dotado del sistema patentado QLS, para el enhebrado rápido del film.


NUEVA TECNOLOGÍA MLC CON TOUCH SCREEN:Panel de control - sistema automático de flejado Wrapster

MULTI LEVEL CONTROL permite la partición del palet a enfardar en 9 niveles pudiendo aplicar una configuración adecuada a cada nivel. Las regulaciones posibles son:

  • Tensión del film
  • Preestiro.
  • Vueltas de refuerzo.
  • Velocidad plato.
  • Velocidad subida bobina.
  • En caso de disponer de cardón si desea activarlo.

VENTAJAS QUE NOS APORTA MLC:

  • Enfardado de cargas inestables o ligeras.
  • Enfardado de cargas débiles sin deformarlas.
  • Posibilidad de reforzar palets remontados en el punto de unión.
  • Personalización de enfardado de cada palet consiguiendo ganar en productividad.
  • Optimización consumo del film, para cada palet los gramos que sean necesarios.

CARACTERÍSTICAS ELÉCTRICAS

  • Protección implantación eléctrica IP 54 – Protección motores eléctricos IP 54.
  • Alimentación estándar 230 V. – Tr+Neutro – 50Hz
  • Alimentación neumática: Presión necesaria 6 bares.

2. FLEJADORA AUTOMÁTICA 2200

Detalles- sistema automático de flejado Wrapster

  • Fabricación y tecnología propias utilizando componentes europeos de 1ª calidad.
  • Cabezal de aluminio, rodillos de tensión templados para una mayor duración de la máquina.
  • Tensión ajustable mediante sistema de pinza, permite conseguir gran tensión.
  • Control electrónico de toda la operación de tensión, soldadura, corte y lanzamiento del fleje.
  • Selector incorporado para flejar con polipropileno y poliéster.
  • Equipada con temporizador para el enfriamiento de la soldadura para mejorar la calidad del sellado.
  • Preparada para integrar en líneas completamente automáticas.
  • Normas de seguridad. Marca CE.

Opciones:

  • Disponible en multitud de medidas diferentes de arco, desde 1000 mm., hasta 3000 mm. Tanto en anchura como en altura.
  • Lanza telescópica para flejar los palets pasando el fleje por el interior de las maderas.

CABEZAL DE FLEJADO DE ALTA CALIDAD

Los cabezales de flejado de la serie 2200 son cabezales de producción nacional con los componentes de más calidad.

  • Optima estabilización de la carga
  • Óptimo control de tensión

El control de la fuerza de depósito sobre la carga es asegurado por:

  • Sistema de compensación con elevada eficiencia

Características generales
Voltaje requerido220 V / 380 V · 50 / 60 Hz. 3 Fases + Neutro
Consumo1 Kw.
Producción aproximada15 - 20 palets / hora según ciclo.
Dimensiones de la máquina embalada1 bulto (200 Kg.) 210 X 70 X 240 cm.
Características técnicas
Ancho del fleje12-15,5 mm.
Grosor del fleje0,70-0,85 mm.
SoldaduraMediante resistencia eléctrica. Temperatura de soldadura y tiempo de enfriamiento regulables.
