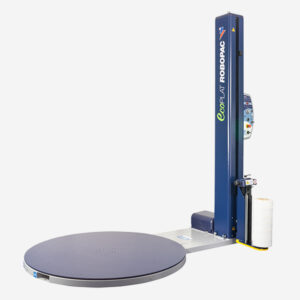

Envolvedora vertical Ecoplat Plus
La base está construida a partir de estructuras tubulares y de chapa en acero electrosoldado, lo cual aporta la rigidez necesaria para soportar las fuerzas desarrolladas mediante la rotación del plato. Gracias a las estructuras tubulares perforadas, es posible elevar la máquina, tanto desde la parte anterior como desde la posterior. En la estructura se han colocado las bases para el posicionamiento de las ruedas que soportan el plato.
Las ruedas están en resina acetal, que garantiza un bajo coeficiente de fricción durante el movimiento de la mesa, una elevada estabilidad de la máquina y una altísima resistencia a la compresión y a las deformaciones.
El conjunto ofrece la garantía de las mejores prestaciones y un desgaste reducido de las partes móviles de la mesa. El arrastre se lleva a cabo mediante una cadena, para evitar cualquier deslizamiento y garantizar una continuidad absoluta durante la rotación.
Mástil:
El mástil de acero está construido a partir de láminas moldeadas en frío y cuenta con una estructura tubular compuesta que le proporciona una alta resistencia a la torsión y a la flexión, confiriendo al árbol una mayor resistencia. En el interior del mastil se inserta la cadena de alta resistencia que transmite el movimiento de ascenso y descenso al carro, asegurando un óptimo control de la envoltura.
Panel de control ECOPLAT PLUS BASE

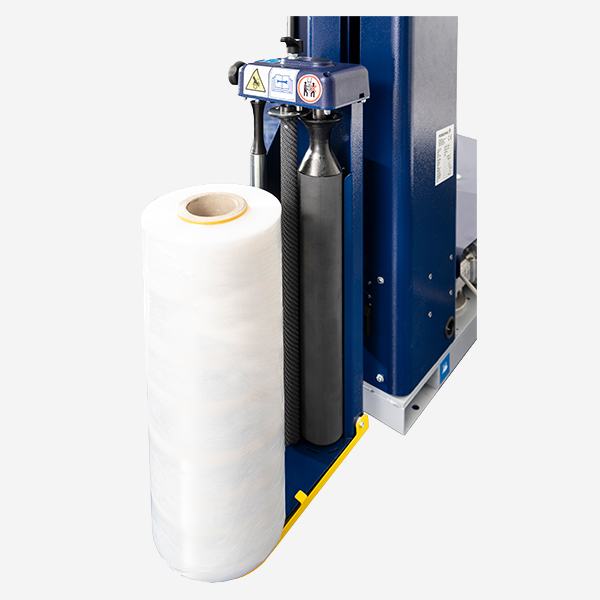

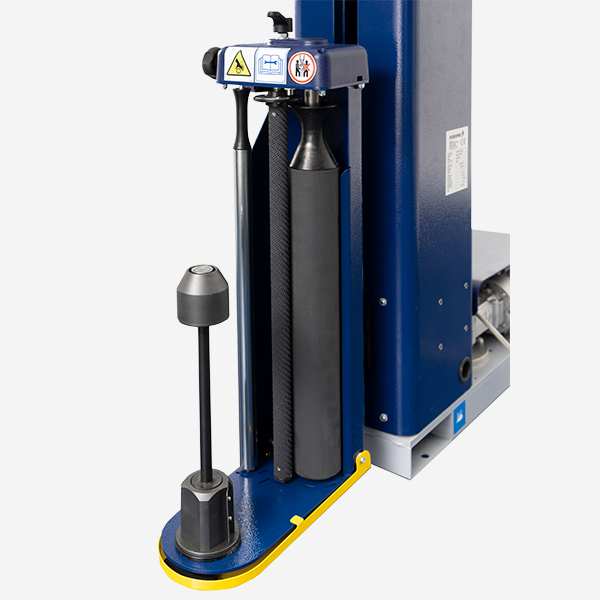

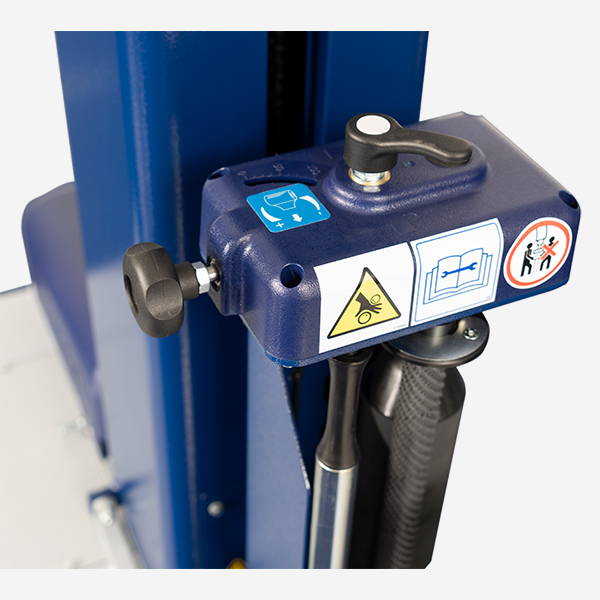

Carro con freno mecánico de tambor: una prolongación constante del film con independencia del diámetro de la bobina. Dispositivo de acoplamiento/desacoplamiento rápido del freno con palanca de dos posiciones para facilitar el enganche del film a la base del palet. El freno actúa sobre el rodillo con goma para permitir la regulación de la tensión de envoltura. Los rodillos de metal suplementarios se posicionan de modo que aseguren un mayor agarre del film en torno al rodillo de frenado.
El cuadro eléctrico está construido en un material plástico (ABS) moldeado. (Panel de control IP54). El panel está equipado con pulsadores electromecánicos.
- Descripción parámetros
- Selector vueltas arriba / abajo
- Velocidad subida / bajada carro
- Velocidad rotación plato
- Manual carro
- Selector de llave para la suspensión seguridad carro
- Pulsador energía /Stop
- Toma Usb
Panel de control ECOPLAT PLUS FRD
El nuevo panel de mandos con JOG y pantalla de selección mediante iconos permite un acceso facilitado a los accionamientos y una lectura clara de las configuraciones de trabajo.
El cuadro eléctrico está construido en un material plástico (ABS) moldeado. (Panel de control IP54). El panel está equipado con selector multifunción y pantalla.
- Ciclo subida-bajada
- Ciclo solo subida o solo bajada
- Ciclo introducción de folios
- Ciclo manual
- Ciclo eco (regulación del ciclo)
- Vueltas altas/Vueltas en la base
- Vueltas de refuerzo
- Velocidad rotación mesa
- Velocidad subida-bajada carro
- Fotocélula o altímetro
- Parada ergonómica del carro
- Pulsador fungiforme para parada de emergencia
- IP54 – protección contra agua y polvo
Componentes estándar
- Armario eléctrico: ROBOPAC S.p.A .(IP54)
- Interruptor principal: ABB/ LOVATO
- Cuadro de mando: EATON/ PIZZATO
- Sensores de proximidad: MICRO DETECTORS, OMRON
- Fotocélulas: DATALOGIC
- Tarjeta electrónica: ROBOPAC
- Pantalla del operario: ROBOPAC
- Inverter: ROBOPAC
- Microinterruptores: PIZZATO
- Motores: BONFIGLIOLI/ BONORA/ CEG/ FIR
