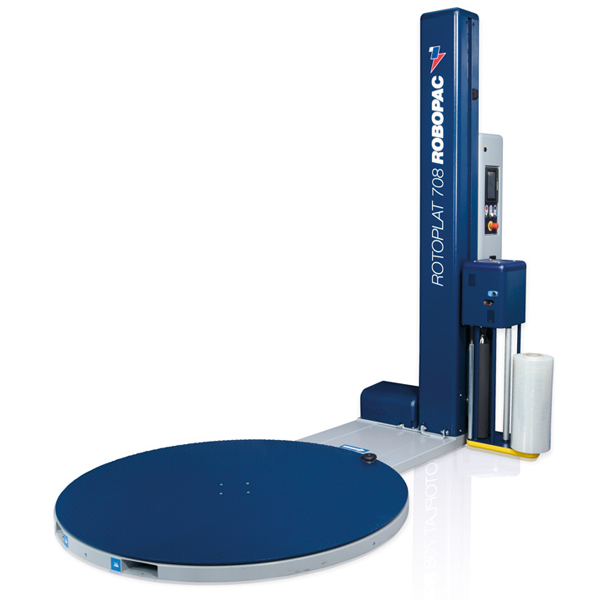

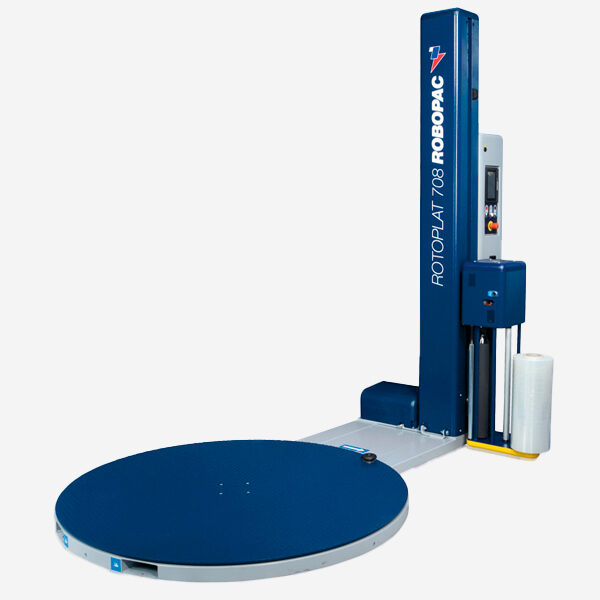

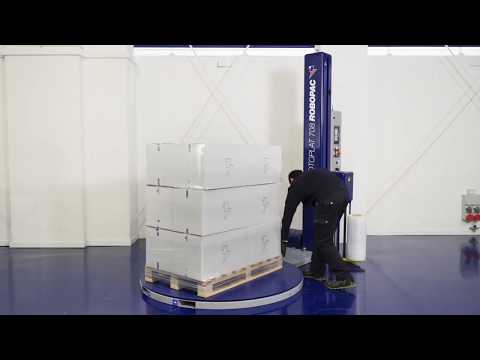

Envolvedora Rotoplat

La gama Rotoplat representa una serie completa de envolvedoras con mesa giratoria convencional y trans-palet, para la estabilización de las cargas mediante film estirable. Todas las características y prestaciones han sido estudiadas y diseñadas cuidadosamente, gracias a la gran experiencia de Robopac en la construcción de máquinas para la envoltura sobre palet. La calidad de los materiales y las altas características técnicas de todos los componentes mecánicos y electrónicos usados, se unen al cuidado y la precisión de los procesos industriales, para llevar al mercado un producto con estándares elevadísimos de prestaciones, seguridad y durabilidad.

Disponibilidad: Cómpralo ahora y recíbelo en 4-6 semanas Categoría: Envolvedoras de palets
ABRIR CATÁLOGO

Descripción

Envolvedora Rotoplat

La envolvedora Rotoplat han sido siempre sinónimo de gran fiabilidad operativa, simplicidad de uso, facilidad de mantenimiento y, sobre todo, respeto riguroso de las normas de seguridad.

Para responder a la creciente demanda de personalización y optimización del embalaje según las características específicas del producto, Robopac presentará por primera vez Multilevel Control, la innovadora solución de hardware y software presente en todos los modelos de la envolvedora Rotoplat Serie 8. La práctica pantalla táctil en color de 7 pulgadas con iconos creados y diseñados especialmente por Robopac, ha permitido la implementación de la función Multilevel Control.

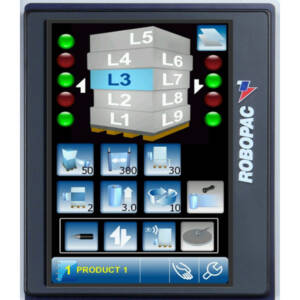

Rotoplat - Panel de control
Parámetros – Rotoplat Serie 8

Multilevel Control

Multilevel Control es la solución estándar y es presente en: Rotoplat 108 FRD, Rotoplat 308 FR, Rotoplat 508 PDS y Rotoplat 708 PVS. Una función que se puede habilitar de un modo simple e intuitivo en cada uno de los seis programas memorizables.



La altura del producto puede dividirse en 5 niveles distintos, todos regulables en espesor, y para cada uno de ellos se puede regular el tiro del film, el preestiraje (solo en carros motorizados), las vueltas de refuerzo, la velocidad de rotación del plato, la velocidad del carro, el tipo de cordón del film y, además, la presencia o ausencia del presor de contención (obviamente solo si está presente como opción).

Y esto no es todo. Cada uno de los 5 niveles puede configurarse con valores dependientes de la dirección de movimiento del carro, o distintos entre ascenso y descenso, lo cual contribuye al ahorro de film y a la reducción del tiempo de ciclo, con las indudables ventajas que esto supone para la productividad. El operador puede escoger durante la fase de configuración, de un modo simple e intuitivo, cuántos y cuáles niveles estarán activos durante el ciclo automático de embalaje. De este modo, cada producto puede embalarse con su propio ciclo personalizado, un ciclo que permite una contención y una protección óptima a la vez que un considerable ahorro del film extensible utilizado.

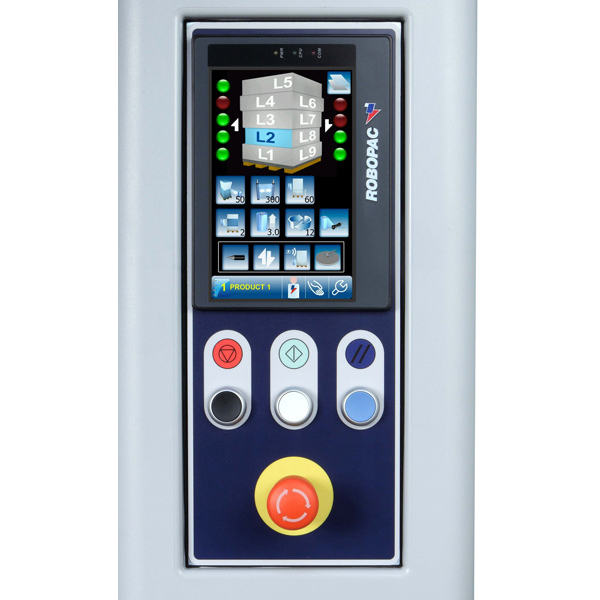

Panel de control táctil

Rotoplat - Panel de control
Panel de control táctil – Rotoplat Serie 8
Ciclos configurables y programas personalizables

  • Ciclo Cubrepalet
  • Ciclo prensor para sujetar la parte superior (opcional)
  • Ciclo con enfardado de refuerzo
  • 12 programas con parámetros definidos por el usuario

Descripción parámetros

  • Velocidad de rotación de la mesa
  • Velocidad de subida/bajada del carro
  • Tensionamiento del film (308, 508, 708)
  • Tensionamiento del film en subida /bajada (308, 508, 708)
  • Porcentual pre-estiraje de film (508, 708)
  • Pre-estiraje de film en subida /bajada (508, 708)
  • Envolturas en la base del palet
  • Envolturas en la cumbre del palet
  • Inicio del enfardado con offset desde el suelo
  • Retraso de la fotocélula


Carros disponibles

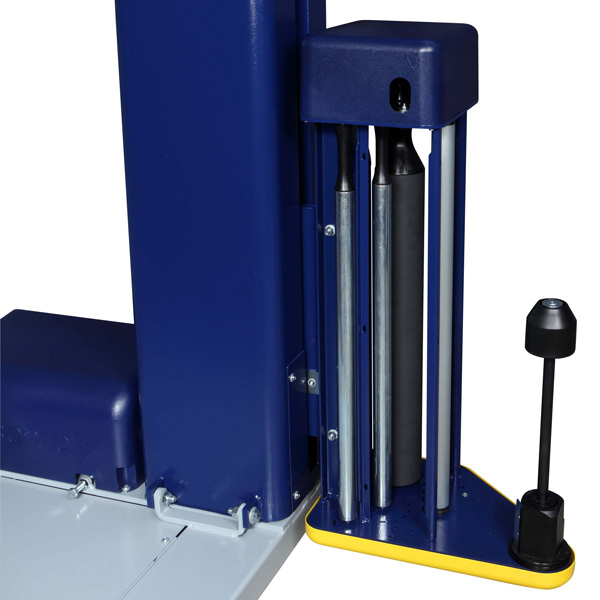

Rotowrap - Carro FR
Carro FR – El carro FR está dotado de un dispositivo de estiraje del film, realizado mediante un freno electromecánico; Es posible controlarlo desde el panel de mando. El arranque del freno está temporizado, con el objetivo de facilitar el enganche del film en la base del bancal.

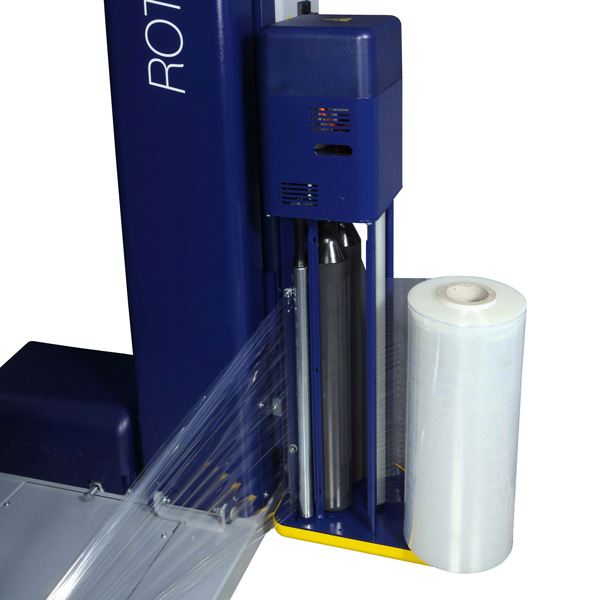

Rotowrap - Carro PDS
Carro PDS – Carro portabobina con doble sistema de prestiro que puede activarse desde panel de control. El carro portabobina tiene un prestiro fijo al 250%, presionando el boton de “Double Strech” el carro portabobina puede pasar automáticamente a prestiro variable activando la fricción electromagnética situada sobre el primero rodillo de prestiro.

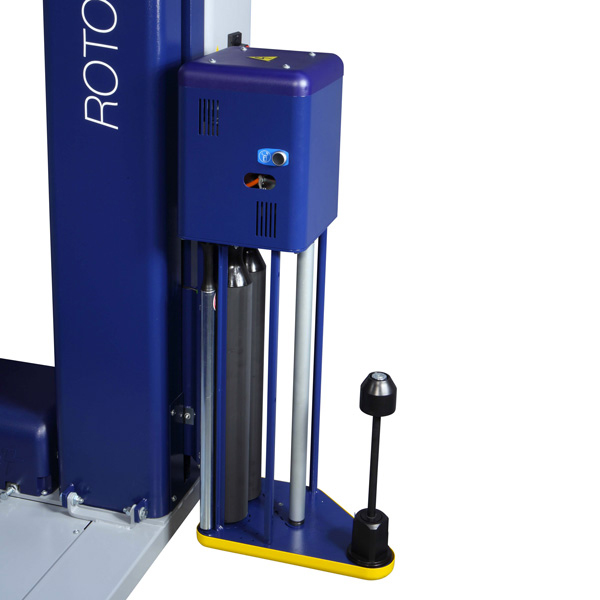

Rotowrap - Carro PVS
Carro PVS – Carro con rodillos de pre-estiraje, con doble motorización independiente, con regulación, desde el cuadro, de la relación de pre-estiraje desde 150% hasta 400%. Fuerza de depósito del film sobre la carga, regulable desde el cuadro y controlada por el dispositivo electrónico patentado.

Plato y mástil

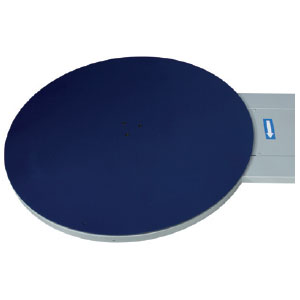

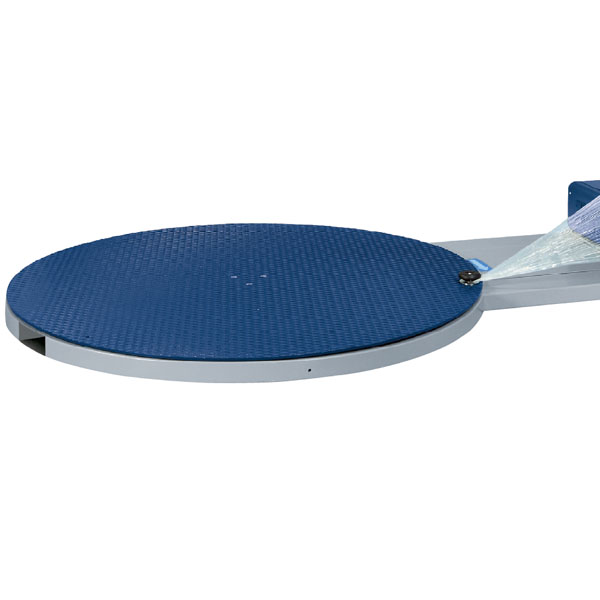

Rotoplat - Plato giratorio
Plato giratorio 1650 mm – El nuevo plato giratorio con introducción de horquilla anterior y posterior, garantiza el máximo de la flexibilidad en el movimiento de la máquina. El plato está montado en rodillos bolas, con alta capacidad de carga. El arrastre del plato se realiza mediante una cadena de alta resistencia, para evitar deslizamientos y asegurar la constancia absoluta en la rotación. El plato está construido con chapa estriada, para asegurar una mayor adherencia del banco, evitando así que el producto resbale durante la envoltura.

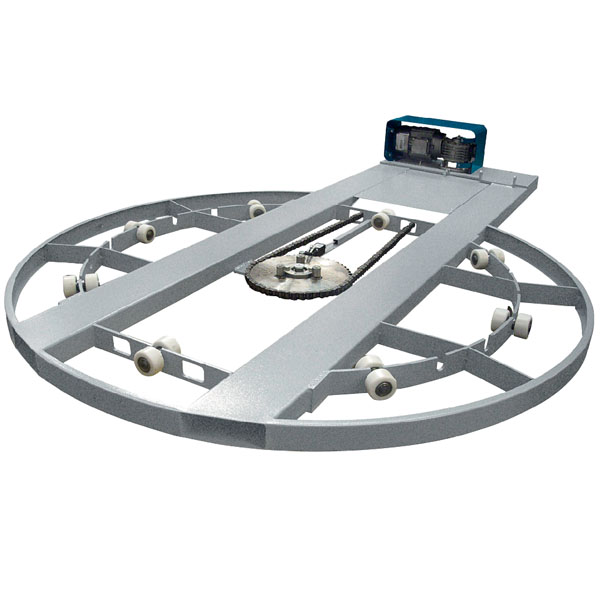

Rotoplat - Soporte del plato
Soporte del plato – El plato gira sobre los rodillos bolas en par, que garantizan un mayor soporte de la carga. Los rodillos están cubiertos con material polyacetal, en matriz de fibra de vidrio, que asegura el bajo coeficiente de fricción durante el movimiento de la mesa y una altísima resistencia a la compresión, además de una elevada estabilidad en cuanto a posibles deformaciones. Todo esto garantiza las mejores prestaciones posibles y un reducido desgaste de las partes móviles de la mesa.

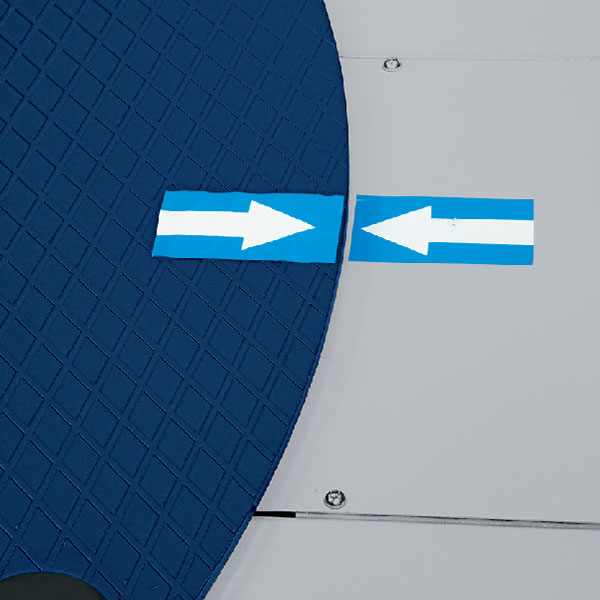

Rotoplat - Parada en fase
Parada en fase – La parada en fase, que le permite al operador volver a tomar el palet siempre en la misma posición de inicio del ciclo, implica grandes ventajas, aumentando la eficiencia de las operaciones de embalaje. El encendido y la parada de la mesa son controlados por un variador de velocidad, por lo que el ciclo de envoltura termina siempre en la posición de inicio.

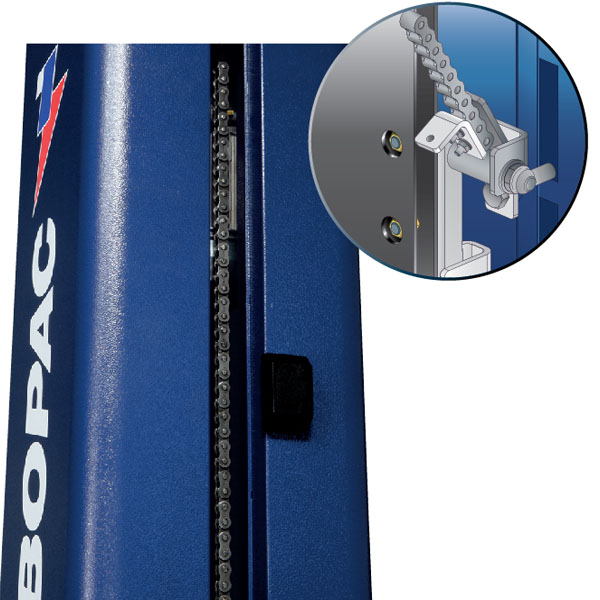

Rotoplat - Mastil

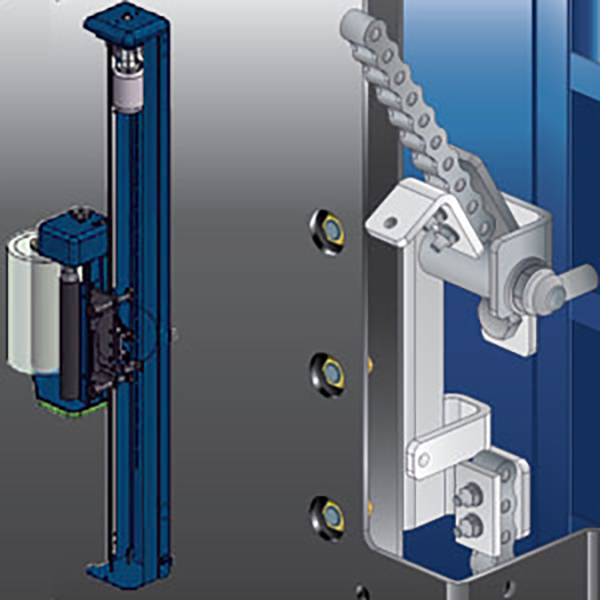

Mástil – El mástil de acero está construido con una estructura tubular, lo cual le confiere una alta rigidez de torsión y de flexión; estas características hacen que el mástil sea más resistente. La cadena, a alta resistencia ,transmite el movimiento de subida y bajada del carro, asegurando un control optimal del envolvimiento. Además el dispositivo anticaduta la garantiza máxima seguridad en caso de emergencia.

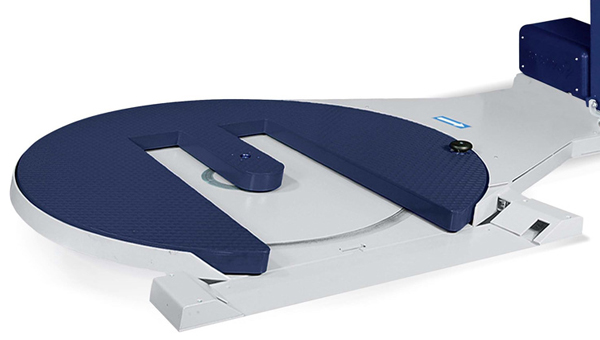

Envolvedora Rotoplat TP

rotoplat serie tpTodas las mesas de la gama Rotoplat están disponibles también en la versión trans-palet.












Envolvedora Rotoplat

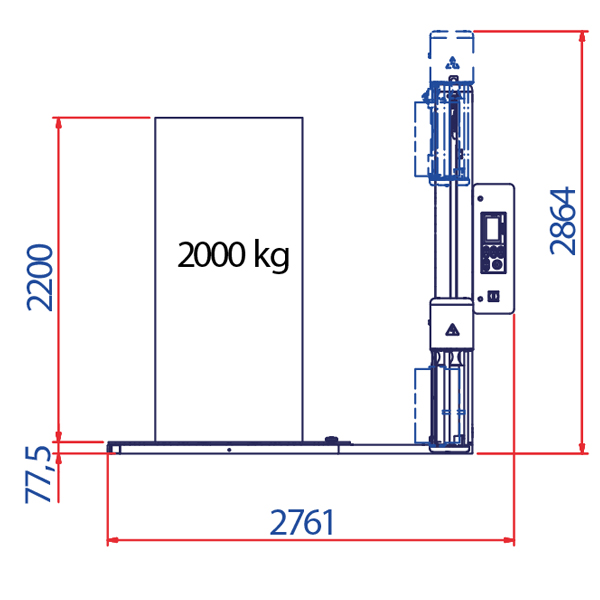

Rotoplat - fig1
Rotoplat – fig1

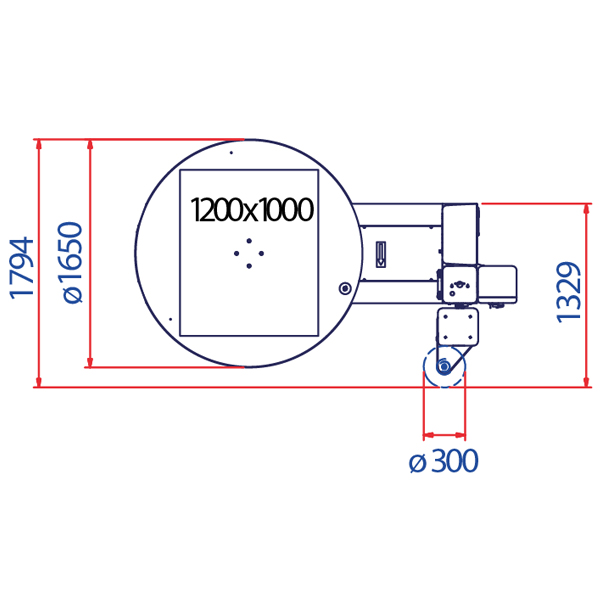

Rotoplat - fig2
Rotoplat – fig2

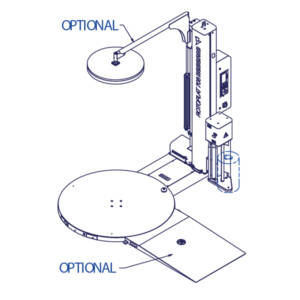

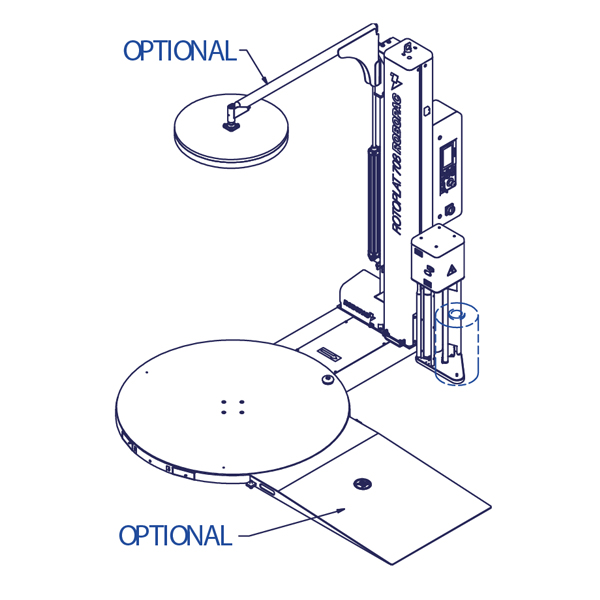

Rotoplat - fig3
Rotoplat – fig3



Características técnicas

MáquinaRotoplat 108
FRD/ FRD TP
Rotoplat 308
FR/ FR TP
Rotoplat 508
PDS/PDS TP
Rotoplat 708
PVS/ PVS TP
Número ruedas plato
(108 FRD, 308 FR, 508 PDS, 708 PVS)
14 (pareja)14 (pareja)14 (pareja)14 (pareja)
Número ruedas plato
(108 FRD TP, 308 FR TP, 508 PDS TP, 708 PDS TP)
15151515
Capacidad plato Kg
(108 FRD, 308 FR, 508 PDS, 708 PVS)
2000200020002000
Capacidad plato Kg
(108 FRD TP, 308 FR TP, 508 PDS TP, 708 PVS TP)
1500150015001500
Diámetro plato mm1650165016501650
Altura útil mastil mm2200220022002200
Tipo carroFRDFRPDSPVS
Introducción de horquilla anterior y posteriorSTDSTDSTDSTD
Posibilidad de posicionamiento
horquillas posterior
(108 FRD TP, 308 FR TP, 508 PDS TP, 708 PVS TP)
STDSTDSTDSTD

Características eléctricas

MáquinaRotoplat 108Rotoplat 308Rotoplat 508Rotoplat 708
Alimentación VAC230 monofase
(±20%)
230 monofase
(±20%)
230 monofase
(±20%)
230 monofase
(±20%)
Frecuencia de alimentación Hz50/6050/6050/6050/60
Potencia instalada kW1,41,41,82,2
Potencia del motor del plato kW0,750,750,750,75
Potencia del motor de
pre-estiraje kW
NANA0,250,50
Potencia del motor del carro kW0,250,250,250,25

Características control

MáquinaRotoplat 108Rotoplat 308Rotoplat 508Rotoplat 708
Detención en faseSTDSTDSTDSTD
Puesta en funcionamiento progresivaSTDSTDSTDSTD
Velocidad de subida/bajada del carro, variable desde el cuadro (m/min)1,5÷5,51,5÷5,51,5÷5,51,5÷5,5
Fotocélula de lectura de la altura de la cargaSTDSTDSTDSTD
Velocidad de rotación variable RPM5÷125÷125÷125÷12

Información adicional

Peso 440 kg
Dimensiones 3400 × 2300 × 1000 cm
Producto a embalar

Palet

Tipo de palet

1/2 EUR 80×60, 1/4 EUR 60×40, EUR 80×120, IND 120×120, UK 100×120

Altura de palet

200 – 3.100 mm, 300 – 3.100 mm, 800 – 3.100 mm

Peso de carga

100 – 2.000 Kg, 100 – 2.100 Kg, 150 – 1.200 Kg, 150 – 1.500 Kg

Producción por hora

0 – 05 p/h, 0 – 10 p/h, 0 – 15 p/h

Medio de carga

Carretilla elevadora, Elevador, Transpaleta manual

Tipo de operativa

Fija

Estabilidad de la carga

Alta, Baja, Media
