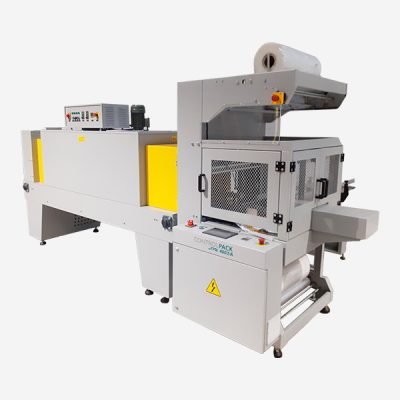

Enfajadora retractiladora con agrupador manual SPK 4603/A
Funcionamiento:
Los paquetes se acumulan en la cinta de introducción, cuando las detecta la fotocélula o por medio de un microrruptor lo introduce a través el empujador neumático. Una vez traspasada la zona de soldadura damos orden de bajada a la boca de corte y soldadura. Hecha esta operación, la cinta intermedia evacuara la agrupación al horno de retracción. Realizada la función de retracción pasa a la zona de enfriamiento donde se procede a la recogida.

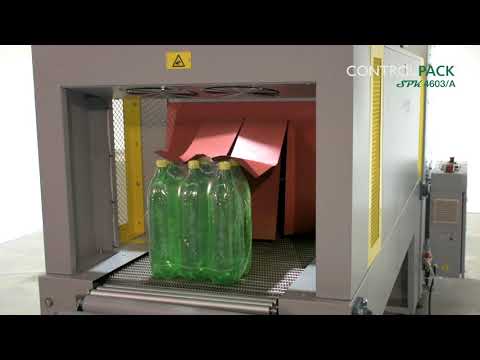

Túnel de retracción:
El horno realiza la función de retractilar el plástico, adaptando al objeto a embalar. Regulación continua de temperatura en el interior de la cámara. Variación continua de velocidad de transporte por medio de motor variador. Distribución homogénea de flujos de aire en el interior de la cámara y regulación de tales flujos. Aislamiento de cámara máximo.
1. Características técnicas:
- Ciclo de trabajo automático.
- Los objetos son introducidos automáticamente en la enfajadora retractiladora, mediante empujador.
- Desbobinado del plástico, a la misma velocidad de avance del objeto, servorregulado mediante compensadores.
- Soldadura por medio de unos labios de aluminio anonizados para dar un mayor endurecimiento, cubiertos con una lámina de teflón para evitar la adherencia del film.
- Corte por medio de pletina, con la ventaja que supone tener un mínimo mantenimiento.
- Control de temperatura de mordaza de soldadura regulable electrónicamente.
- Velocidad de cintas de introducción de paquete regulables por vareador.
- Sistema de seguridad en bajada de soldadura, para protección del operario o producto.
- Accionamiento neumático.
2. Túnel de retractilado SPK 9604/S
- Transportador de varillas recubiertas de silicona con velocidad variable.
- Control y regulación de la temperatura mediante sonda térmica.
- Ruedas de transporte con bloqueo.
- Cuadro de mando con regulación de los parámetros mediante potenciómetros.
- Ventilador centrífugo: 2
Seguridades del equipo:
- Paradas de emergencia desde varios puntos.
- Micro ruptores de seguridad en boca de soldadura que se accionan en caso de encontrar algún obstáculo durante la bajada de la boca.
Protecciones eléctricas:
- Diferencial en enfajadora y túnel.
- Fusibles de protección en motores, mando y resistencias.
- Protección de motores mediante relé térmico ó vareador de velocidad.
- Automáticos en línea de mando
- Puesta a tierra.
Automatismo:
- Controlado mediante autómata programable.
- Funcionamiento en automático y en manual para efectuar prueba de soldadura.
- Sensores de posición: fotocélulas / micro ruptores / detectores magnéticos.
Regulaciones:
- Regulación de velocidad en todas las cintas.
- Tiempo de corte y soldadura en enfajadora.
- Temperatura del túnel de retracción.
- Caudal de aire en el interior del túnel.
Características del film envolvente:
- Material: polietileno PE
- Anchura máxima permitida: 700 mm (dependerá del producto tanto para la bobina superior como en la inferior).
- Diámetro mínimo de mandril: 76 mm.
- Diámetro máximo de bobina: 350 mm.
Capacidad de trabajo:
Cadencia máxima: 7 -10 paquetes/minuto, dependiendo de las dimensiones del producto, del film utilizado y del operario.
