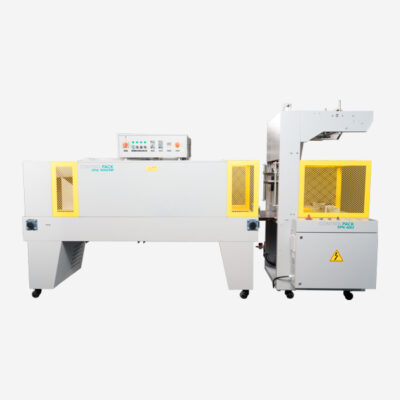

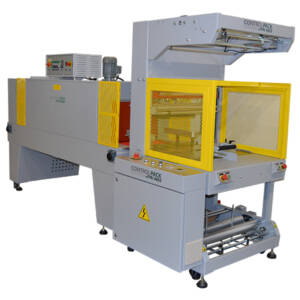

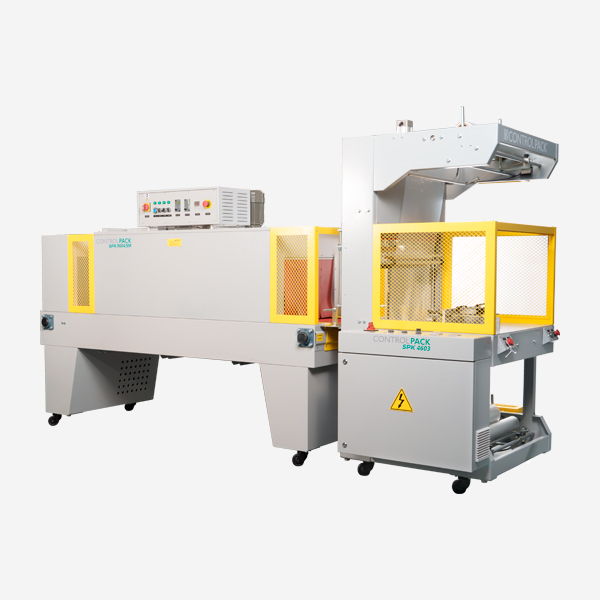

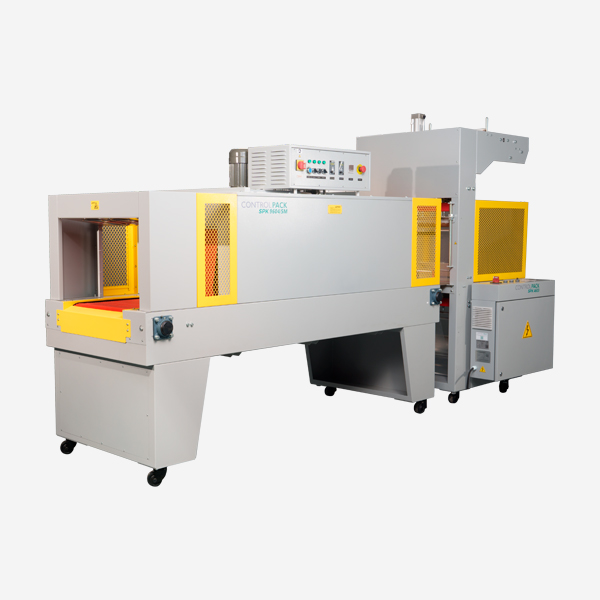

SPK 4603

Máquina enfajadora retractiladora con agrupador manual. Envuelve bajo film termosoldable los objetos a embalar.

Funcionamiento:
Los productos se depositan en la zona de introducción donde se realiza la agrupación manual, pulsando un botón el empujador neumático traslada la agrupación en la zona de soldadura. Una vez traspasada la zona de soldadura baja el soldador con la boca de corte y soldadura. Hecha esta operación, la cinta de salida lo evacua al horno de retracción. Realizada la función de retracción pasa a la zona de enfriamiento donde se procede a la recogida.

Túnel de retracción:
Esta máquina realiza la función de retractilar el plástico adaptando al objeto a embalar.

1. Características técnicas:

• Ciclo de trabajo automático.
• Los objetos son introducidos automáticamente en la retractiladora con agrupador manual, mediante empujador.
• Desbobinado del plástico, a la misma velocidad de avance del objeto, servorregulado mediante compensadores.
• Soldadura por medio de unos labios de aluminio anonizados para dar un mayor endurecimiento, cubiertos con una lámina de teflón para evitar la adherencia del film.
• Corte por medio de pletina, con la ventaja que supone tener un mínimo mantenimiento.
• Control de temperatura de mordaza de soldadura regulable electrónicamente.
• Sistema de seguridad en bajada de soldadura, para protección del operario o producto.
• Accionamiento neumático.

2. Túnel de retractilado:

• Regulación continua de temperatura en el interior de la cámara mediante sonda térmica.
• Variación continua de velocidad de transporte por medio de motor vareador.
• Transportador de varillas recubiertas de silicona con velocidad variable.
• Distribución homogénea de flujos de aire en el interior de la cámara y regulación de tales flujos.
• Aislamiento de cámara máximo.
• Ruedas de transporte con bloqueo.
• Cuadro de mando con regulación de los parámetros mediante potenciómetros.
• Ventilador centrífugo: 2

Seguridades del equipo:

• Ciclo de trabajo automático.
• Paradas de emergencia desde varios puntos.
• Micro ruptores de seguridad en boca de soldadura que se accionan en caso de encontrar algún obstáculo durante la bajada de la boca.
• Pilotos de indicación de marcha y paro.

Regulaciones:

• Regulación de velocidad en la cinta del túnel.
• Tiempo de corte y soldadura en enfajadora.
• Temperatura del túnel de retracción.
• Caudal de aire en el interior del túnel.

Características del film envolvente:

• Material: polietileno PE
• Anchura máxima permitida: (dependerá del producto tanto para la bobina superior como en la inferior).
• Diámetro mínimo de mandril: 76 mm.
• Diámetro máximo de bobina: 350 mm.

Capacidad de trabajo:

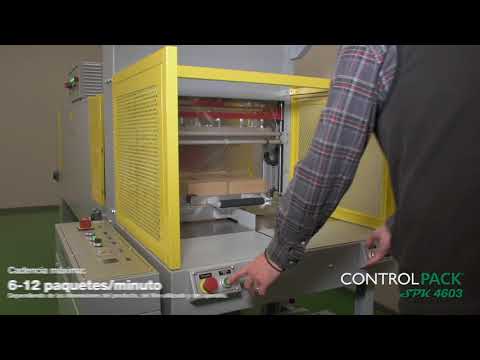

Cadencia máxima: 6 -12 paquetes/minuto, dependiendo de las dimensiones del producto, del film utilizado y del operario.
