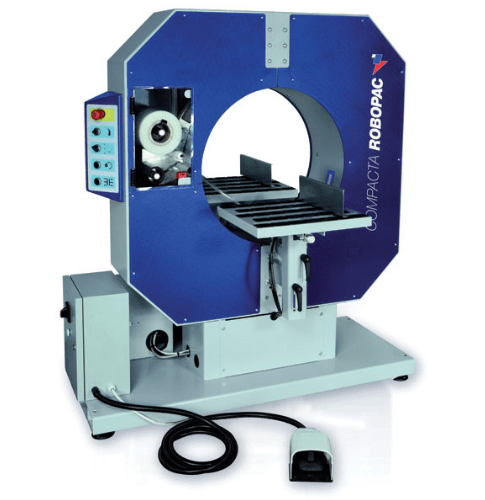

Compacta Manual

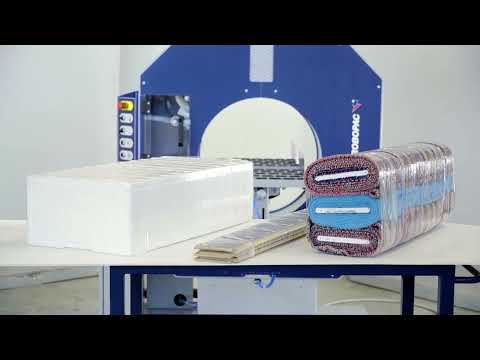

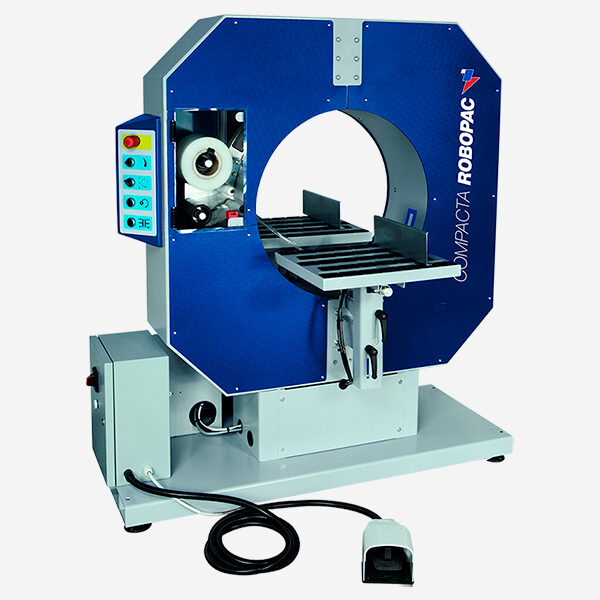

Máquina enfajadora y envolvedora con film estirable en espiral para una gran variedad de productos de diferentes tamaños y formas. Las aplicaciones típicas son: madera, perfiles de metal y plásticos, tubos de plástico y formas de aluminio, periódicos, revistas rollos de textil y parquet.

Buena facilidad de manejo con diferentes ciclos de envoltura disponibles y parámetros ajustables a cada uno de los productos que se deben envolver. Muy fácil de usar: el operario sólo tiene que posicionar el producto y presionar el pedal con el pie para iniciar el ciclo; enfajado, pegado del film y corte son operaciones llevadas a cabo automáticamente.

SKU: N/D Categoría:

Este producto no está disponible porque no quedan existencias.

Descripción

Compacta Manual

Las máquinas de la serie Compacta han sido realizadas siguiendo criterios de alta calidad y especificaciones de fabricación cada vez más refinadas y maduradas a lo largo del tiempo.

El alto nivel de satisfacción alcanzado en todo el mundo por la serie Compacta sitúa estas máquinas manuales en los primeros lugares de las categorías preferidas por los usuarios finales, que ponen sus productos en manos de la tecnología horizontal de envoltura con film extensible.

Gracias a los diferentes diámetros del círculo giratorio, la gama de estas máquinas Robopac cubre ampliamente numerosas categorías de productos de las más variadas formas y dimensiones.

La versatilidad y facilidad de uso de las Compacta, junto a la resistencia que las caracteriza, sitúan también este producto Robopac en el vértice de su categoría.


Principales componentes

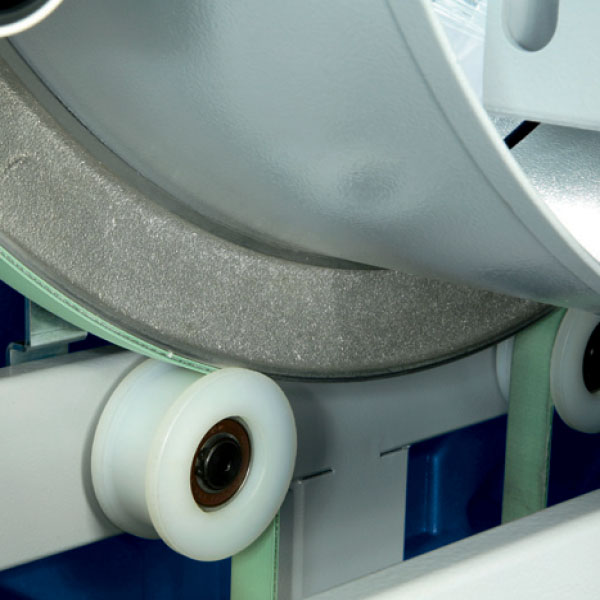

Compacta Manual Anillo rotativo
Anillo rotativo – El anillo, sostenido por rodillos de resina de poliamida de alta resistencia, es fabricado con aluminio fundido en una sola pieza.

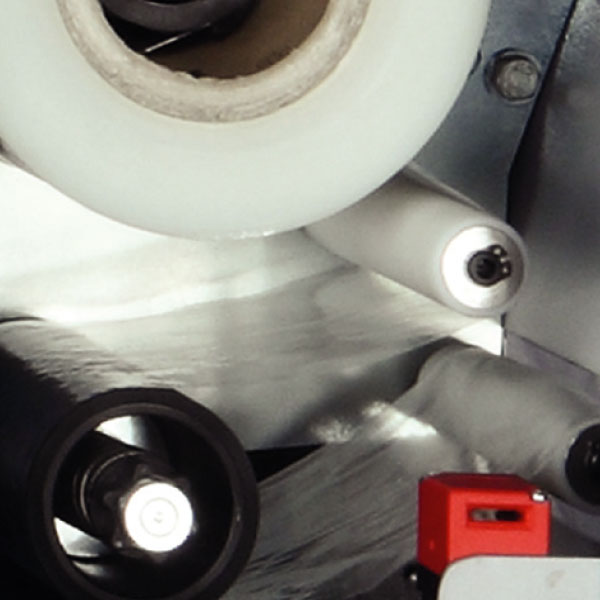

Compacta Manual Grupo Portabobina
Grupo portabobinas – El grupo portabobinas, con rodillo de retorno con frenado directo, ajustable en continuo, facilita al máximo la carga de la bobina y la introducción del film.

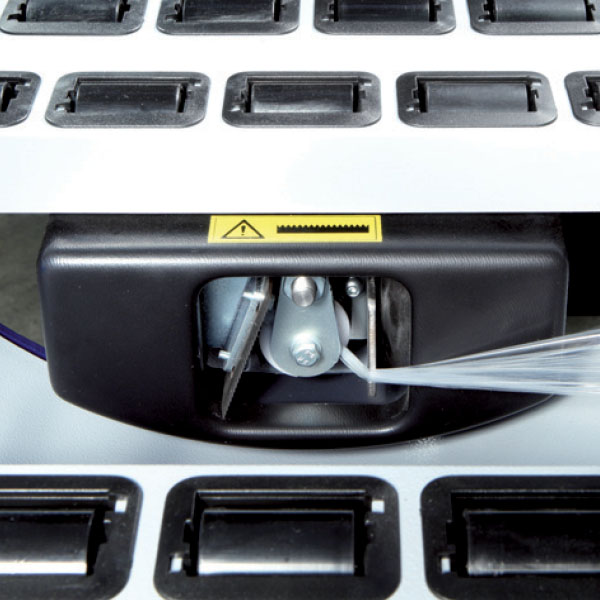

Compacta Manual Grupo Pinza y Corte
Grupo Pinza y Corte- Los transportadores de rodillos de alimentación son prácticos y eficaces en su función de asistencia al operador. El desplazamiento del producto ocurre sin generar roces gracias a la presencia de rodillos locos.

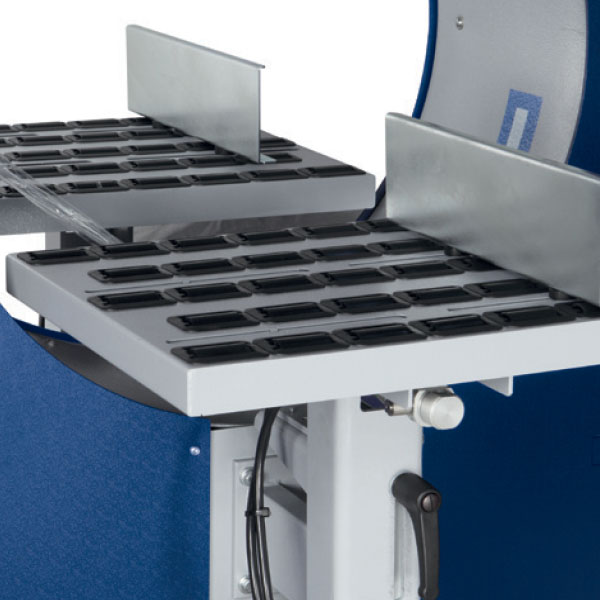

Compacta Manual plano ajustable en altura
Plan ajustable en altura – Ajuste manual de los planes por los rodillos a través de un dispositivo de resorte de gas. (Standard sobre el modelo 6 y 9)
El grupo de tensado garantiza un uso óptimo del film durante el proceso de arrollamiento. Esta función se lleva a cabo mediante un rodillo bailarín mecánico. El eje está equipado con un sistema de bloqueo y la liberación rápida de la bobina.


Dimensiones laborables y condiciones de envoltura óptimas

Dimensiones laborales y condiciones de envolvimiento optimal



area-no-laborable Área no laborable (para productos que intersecan el área gris Contactanos)
plano-de-trabajo  Plano de trabajo std: 800mm (Compacta 4 y 6), 775mm (Compacta 9), 810 mm (Compacta 12).
altura-maxima-del-plano-de-trabajo Altura máxima del plano de trabajo 890mm (Compacta 6), 925 mm (Compacta 9), 1100mm (Compacta 12).

Para conseguir resultados de envolvimiento optimal, hace falta que el perfil del producto que se quiere fajar, alcance el centro geométrico del anillo, tejuelo, ve esquema (A= si / B= no).
Para conseguir resultados de envoltura óptimo, es necesario que el perfil del producto que se quiere paquetería voluminosa, llegue al centro geométrico del anillo, tejuelo, ve esquema (A = si / B = no).

Medidas

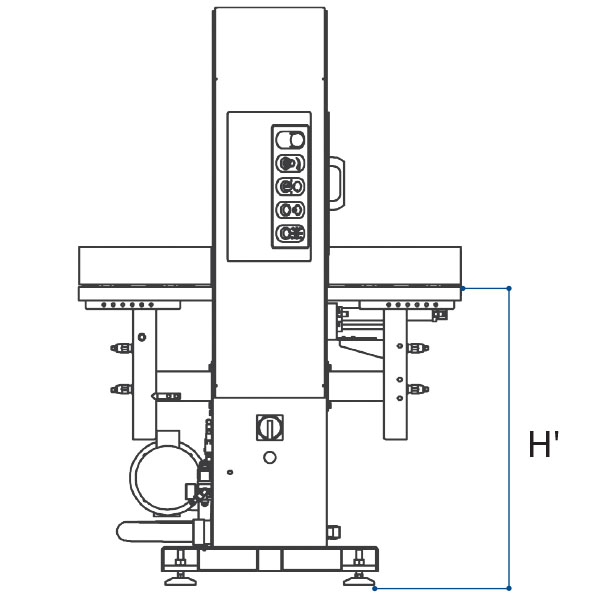

Máquina enfajadora y envolvedora Compacta -manual-dimensiones-1

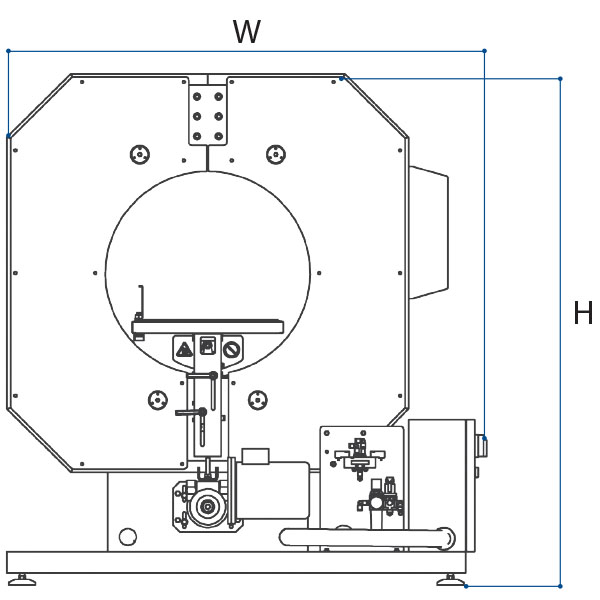

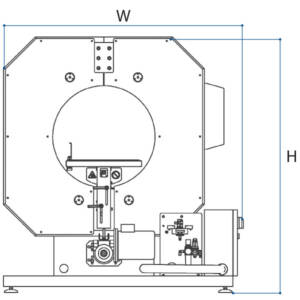

Máquina enfajadora y envolvedora Compacta -manual-dimensiones-2

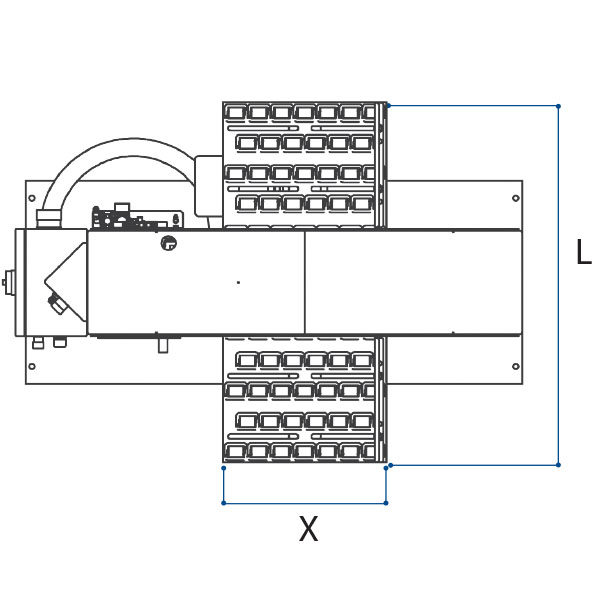

Máquina enfajadora y envolvedora Compacta compacta-manual-dimensiones-3

Dimensiones mínimas laborales

MáquinaDimensiones mínimas laborales
Compacta 450x50 mm
Compacta 670x70 mm
Compacta 990x90 mm
Compacta 12150x150 mm
*Por dimensiones inferiores contactenos


Características técnicas

MáquinaCompacta 4Compacta 6Compacta 9Compacta 12
Ancho bobina (mm)125125125/250125/250
Grupo rotación con arrastre mediante cintaSTDSTDSTDSTD
Velocidad máx. de rotación (RPM)15012075/6058
Unidad de sujeción y corte en frío de accionamiento neumáticoSTDSTDSTDSTD
Grupo portabobina de rodillo friccionado de retornoSTDSTDSTDSTD
Tensión de alimentación230 V 1Ph+N 50/60 Hz230 V 1Ph+N 50/60 Hz230 V 1Ph+N 50/60 Hz
400 V 3Ph+N 50/60 Hz
400 V 3Ph+N 50/60 Hz
Potencia instalada (kW)0,550,750,751,5
Presión de ejercicio bar6±16±16±16±1
Consumo de aire comprimido NI/ciclo1,81,81,8/ 3,23,2
L (mm)1010101014002385
W (mm)1250145019502300
H (mm)1340155018502175
H' (mm)800 fijo800-890775-925810-1100
X (mm)350450700900

Información adicional

Tipo de producto

Carpinteria, Perfileria, Toldos

Productividad anual

Baja

Tipo de operativa

Manual

Dimensión anillo

1.280 mm, 420 mm, 620 mm, 960 mm

Medidas del producto máx. (WxH)

1.100 mm x 300 mm, 200 mm x 200 mm, 350 mm x 100 mm, 400 mm x 300 mm, 550 mm x 100 mm, 600 mm x 500 mm, 750 mm x 750 mm, 800 mm x 150 mm

Modelos

M4, M6, M9, M12
