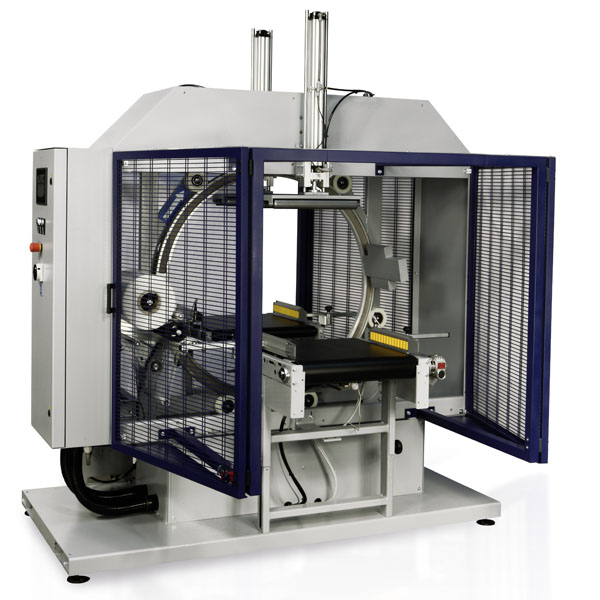

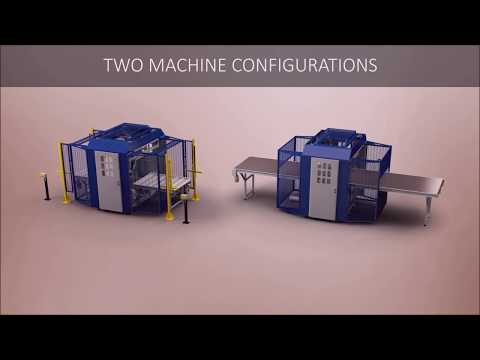

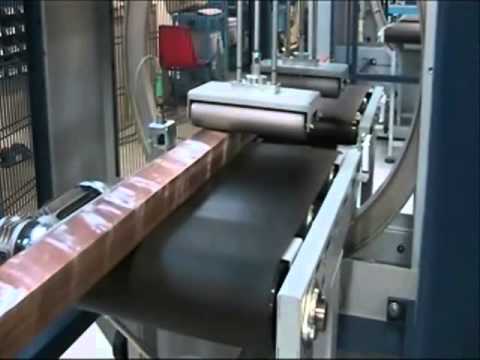

Máquina automática de anillo giratorio para envolver en espiral con film extensible
La gama Orbit representa el punto de encuentro entre dos tecnologías. Así pues, la flexibilidad que necesitan las máquinas de línea de alta velocidad, junto con otras prestaciones, pasan a estar disponibles también en máquinas horizontales de banda Entry Level, que deben introducirse en celdas de trabajo o en líneas integradas.
Todas las máquinas de la serie Orbit están dotadas de protecciones contra accidentes que incorporan las normas de seguridad europeas más recientes y restrictivas en cuanto a máquinas de línea. La estructura de la máquina ha sido diseñada para poder albergar los más diversos dispositivos de alimentación y retención del producto durante la fase de elaboración. De este modo, las máquinas de la gama Orbit se adaptan a los más variados tipos de productos, formas y dimensiones, convirtiéndose en la gama ideal para todos los sectores industriales.
Con la gama Orbit, ahora la tecnología ya es accesible gracias a la gran experiencia de Robopac en las máquinas de anillo horizontal y a la eficiencia de Robopac en cuanto a la estandarización y modularidad de las soluciones ofrecidas.

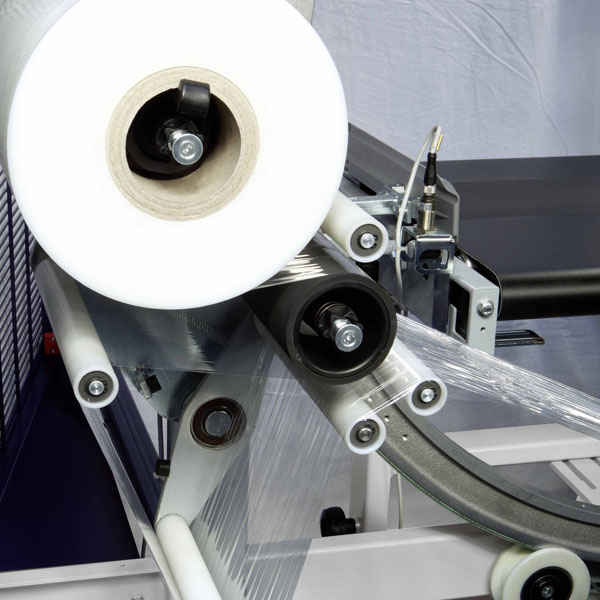

![orbit-grupo-portabobina Orbit grupo portabobina](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-grupo-portabobina-300x300.jpg)

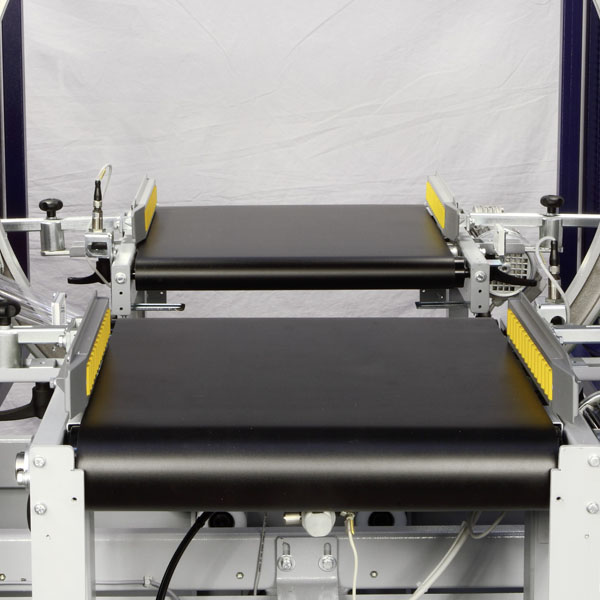

![orbit-guias-laterales-en-entrada-y-en-salida Orbit - guias laterales n entrada y en salida](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-guias-laterales-en-entrada-y-en-salida-300x300.jpg)

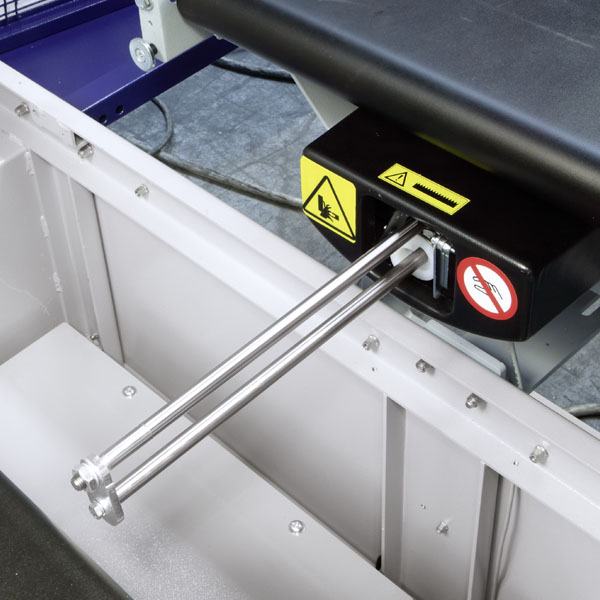

![orbit-grupo-pinza-y-corte Orbit - grupo pinza y corte](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-grupo-pinza-y-corte-300x300.jpg)

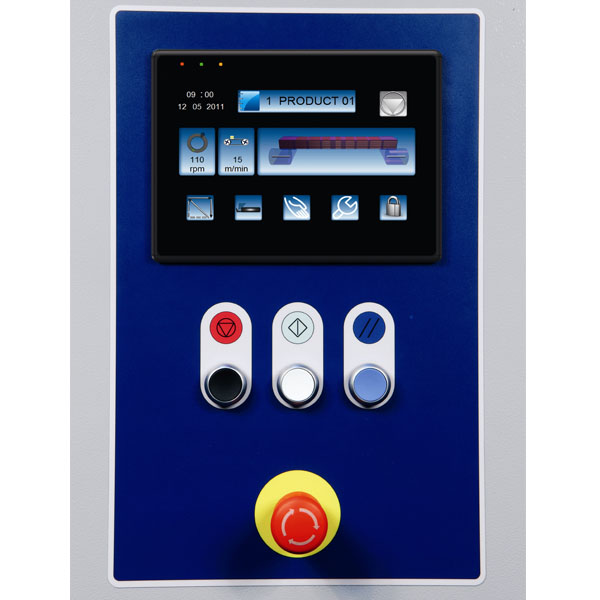

![orbit-panel-de-mando Orbit - panel de mando](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-panel-de-mando-300x300.jpg)

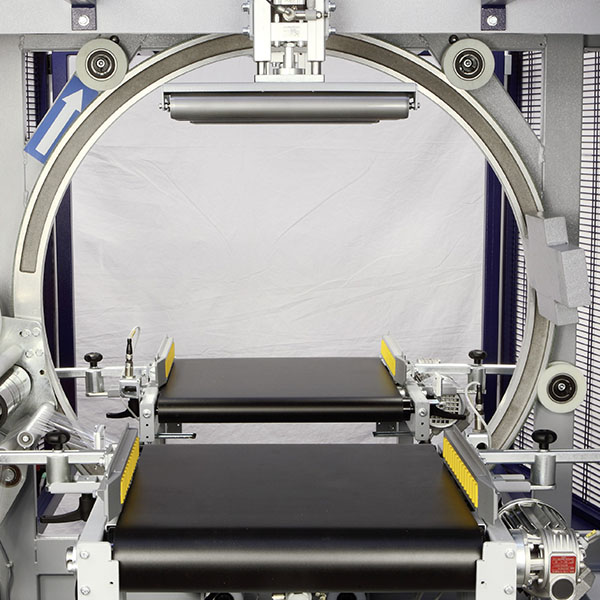

![orbit-anillo-rotativo Orbit - anillo rotativo](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-anillo-rotativo-300x300.jpg)

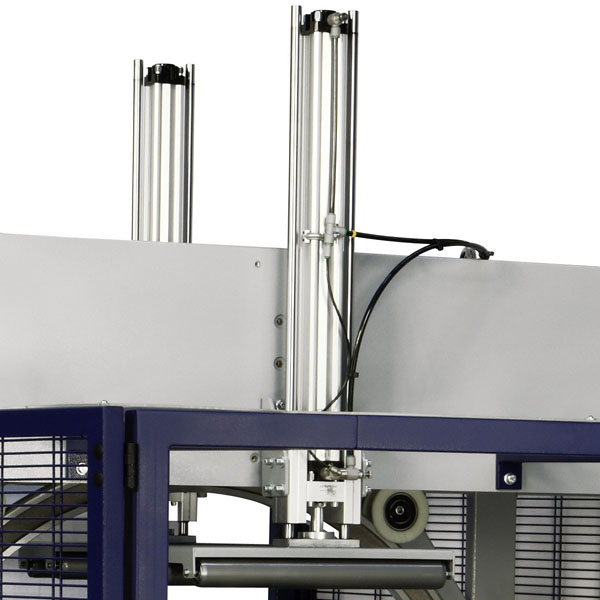

![orbit-grupo-prensores-neumatico-en-entrada-y-en-salida Orbit - grupo prensores neumatico en entrada y en salida](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-grupo-prensores-neumatico-en-entrada-y-en-salida-300x300.jpg)

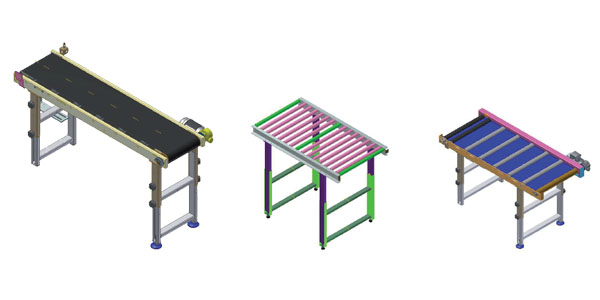

![orbit-transportadores-opcionales Orbit - Transportadores opcionales](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-transportadores-opcionales.jpg)
Seguridad
Mandril con sistema antidesenganche de la bobina. Sustitución de la bobina sin uso de herramientas.
![orbit-seguridad-parada](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-seguridad-parada.jpg)

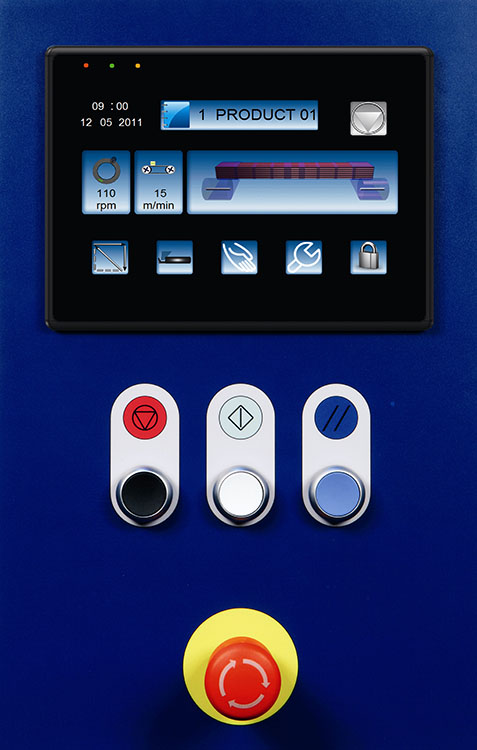

Panel táctil touch screen en color
![orbit-panel-tactil Panel táctil touch screen en color](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-panel-tactil.jpg)
![Velocidad Rangua (rpm) Velocidad Rangua (rpm)](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-velocidad-rangua.jpg)
![Velocidad de avance (m/min) Velocidad de avance (m/min)](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-velocidad-de-avance.jpg)
![Tiempo posicionamiento envoltura de cabeza Tiempo posicionamiento envoltura de cabeza](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-tiempo-posicionamiento-envoltura-de-cabeza.jpg)
![Intervalo de tiempo entre los refuerzos Intervalo de tiempo entre los refuerzos](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-intervalo-de-tiempo-entre-los-refuerzos.jpg)
![Tiempo posicionamiento envoltura de cola Tiempo posicionamiento envoltura de cola](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-tiempo-posicionamiento-envoltura-de-cola.jpg)
![Número de envolturas en cabeza, cola y refuerzo Número de envolturas en cabeza, cola y refuerzo](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-numero-de-envolturas-en-cabeza-cola-y-refuerzo.jpg)
![Pulsador puesta en fase de la máquina Pulsador puesta en fase de la máquina](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-pulsador-puesta-en-fase-de-la-maquina.jpg)
![Pulsador pinza inserción film Pulsador pinza inserción film](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-pulsador-pinza-insercion-film.jpg)
![Señal máquina en parada Señal máquina en parada](https://www.controlpack.com/wp-content/uploads/2014/02/compacta-automatica-senyal-maquina-en-parada.jpg)
Ciclos de trabajo seleccionables

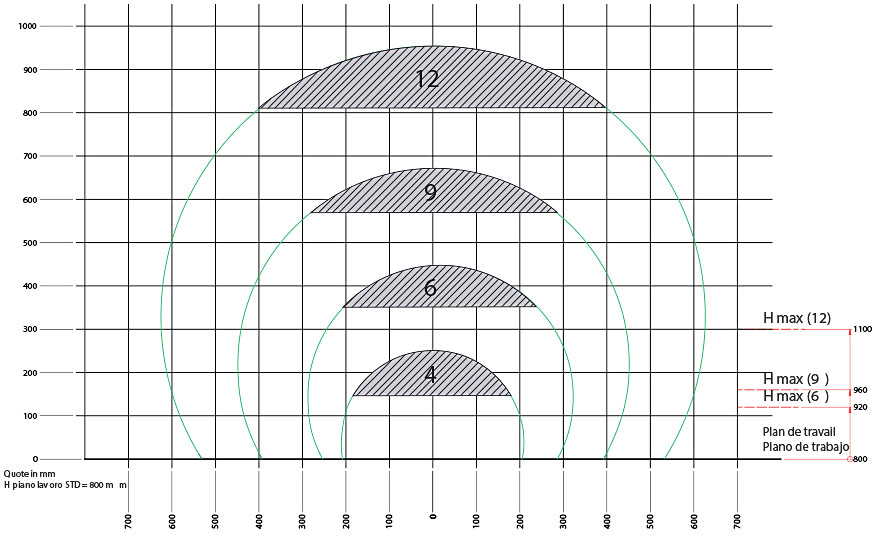

Dimensiones laborales y condición optimal de envolvimiento
![orbit-dimensiones-laborales Dimensiones laborales y condiciones de envolvimiento optimal](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-dimensiones-laborales.jpg)
![area-no-laborable](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-area-no-laborable.jpg)
![plano-de-trabajo](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-plano-de-trabajo.jpg)
![altura-maxima-del-plano-de-trabajo](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-altura-maxima-del-plano-de-trabajo.jpg)
Dimensiones mínimas laborales
Máquina | Dimensiones minimas laborales |
---|---|
Orbit 4 | 50x50 mm |
Orbit 6 | 70x70 mm |
Orbit 9 | 90x90 mm |
Orbit 12 | 150x150 mm |
![Para conseguir resultados de envolvimiento optimal, hace falta que el perfil del producto que se quiere fajar, alcance el centro geométrico del anillo, tejuelo, ve esquema. A tal fin la línea (Orbit 6, 9, 12) es dotado, de serie, de la regulación en altura del plan de trabajo. Para conseguir resultados de envolvimiento optimal, hace falta que el perfil del producto que se quiere fajar, alcance el centro geométrico del anillo, tejuelo, ve esquema. A tal fin la línea (Orbit 6, 9, 12) es dotado, de serie, de la regulación en altura del plan de trabajo.](https://www.controlpack.com/wp-content/uploads/2014/02/orbit-plano-fijo.jpg)
Características técnicas
Máquina Modelo | Orbit 4 | Orbit 6 | Orbit 9 | Orbit 12 |
---|---|---|---|---|
Anchura del carrete (mm) | 125 | 125 | 125 / 250 | 125 / 250 |
Grupo rotación con arrastre mediante cinta | _ | _ | _ | _ |
Velocidad máx. de rotación (RPM) | 160 | 120 | 75 / 60 | 58 |
Funcionamiento automático con ciclo de envoltura en espiral | _ | _ | _ | _ |
Grupos de arrastre con cinta motorizada en entrada y en salida (mm) | L= 600 | L= 600 | L= 600 | L= 850 |
Grupos de arrastre con altura regulable manualmente | _ | _ | _ | _ |
Velocidad de arrastre controlada mediante variador de velocidad | 8÷17 m/1’ | 6÷13 m/1’ | 2÷8 m/1’ / 4÷14 m/1’ 5÷13 m/1’ | |
Fotocélulas para detectar el producto en entrada y en salida | _ | _ | _ | _ |
Grupo prensores neumáticos en entrada y en salida | _ | _ | _ | _ |
Grupo pinza y de corte con accionamiento neumático | _ | _ | _ | _ |
Grupo portabobina con rodillo de fricción para reenvío | _ | _ | _ | _ |
Tensado constante del film | _ | _ | _ | _ |
Tensión de alimentación: 400 V 3Ph+N 50/60 Hz | _ | _ | _ | _ |
Potencia instalada (kW) | 0,9 | 1,1 | 1,1 | 2 |
Presión de ejercicio: 6 +/- 1 bar | _ | _ | _ | _ |
Consumo de aire comprimido Nl/ciclo | 3,5 NL/1’ | 5 NL/1’ | 9,4 NL/1’ / 10,8 NL/1’ | 14,3 NL/1’ |
Ancho film (mm) | 50÷125 | 50÷125 | 50÷125 / 50÷250 | 125 / 250 |
Diámetro externo máx. bobina (mm) | 200 | 200 | 200 / 250 | 200 / 250 |
Diámetro interior bobina (mm) | 76 | 76 | 76 / 76 | 76 / 76 |

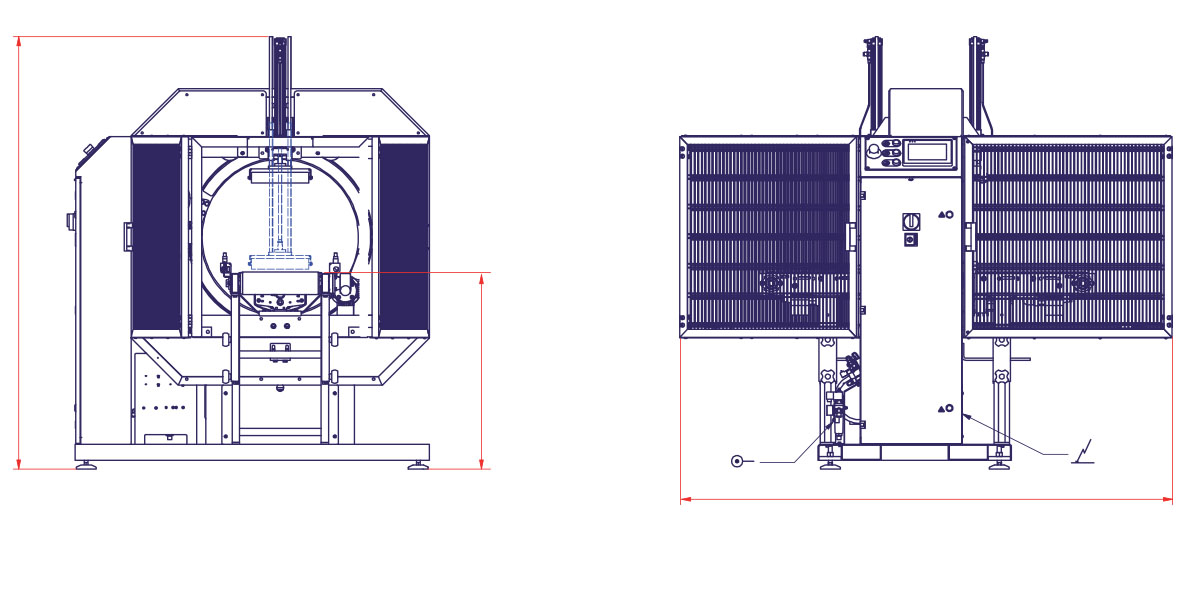

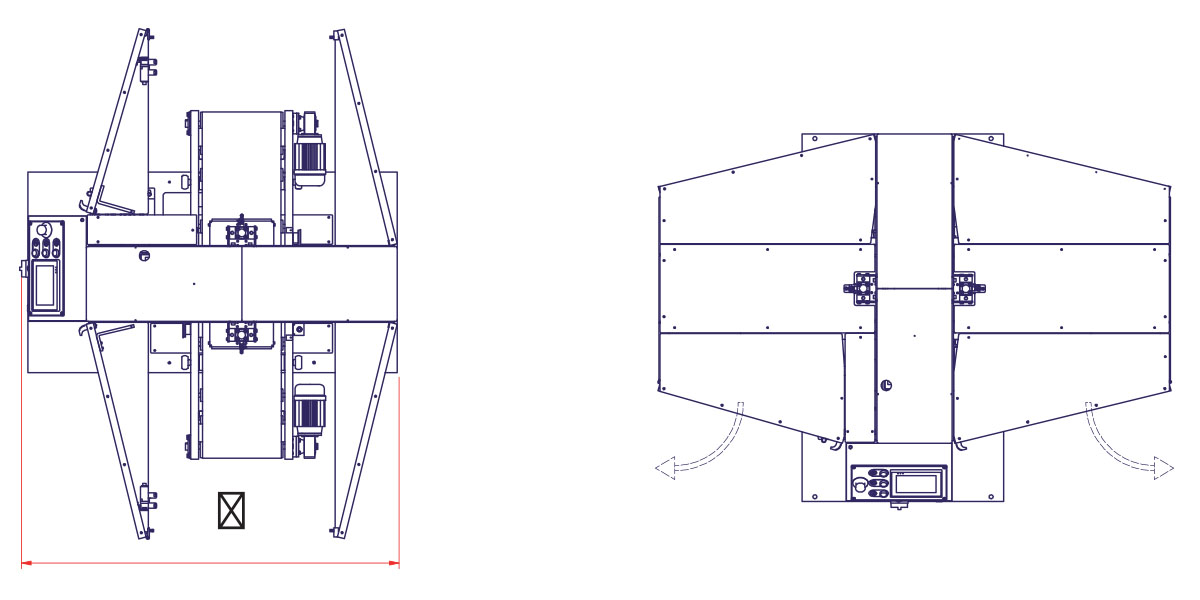

L (mm) | 1985 | 1985 | 2160 | 2245 |
W (mm) | 1258 | 1462 | 1920 | 2350 |
H (mm) | 1350 | 1755 | 2182 | 2699 |
H' (mm) | 800 fixe/fijo | 800 ÷ 920 | 800 ÷ 950 | 800 ÷ 1100 |
